Matriz de LED de 32 x 32 (1 / 28 paso)

Paso 1: Nivel de habilidad y Basic herramientas

Este no es un ideal 'primera generación' y requiere cierta experiencia soldadura particularmente con componentes SMC.  También requiere mucho tiempo y paciencia.   Es importante un conocimiento básico de electrónica digital.  Este es mi primer Instructable - voy a intentar incluir suficiente detalle para que la Asamblea hacia adelante, evitando demasiadas opiniones y comentarios.

La parte más difícil es soldar el pin 100 Atmega2560 al daughterboard Schmartboard.  Usando el Schmartboard hace mucho más fácil soldar directamente a un PCB.  Estos chicos han hecho varios videos de YouTube para mostrar cómo funciona – más en eso más adelante.

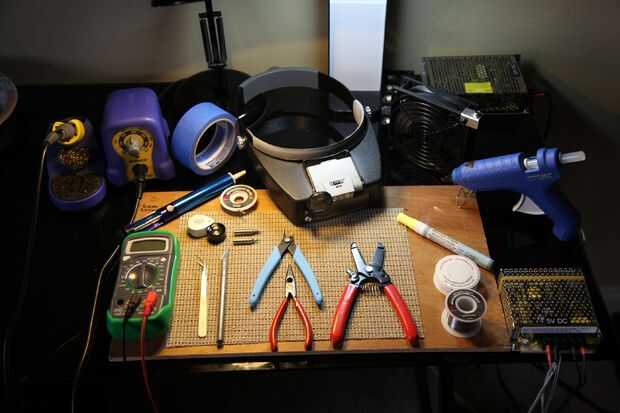

Debe ser experto en soldadura y tienen una estación de soldadura decente con un par de consejos diferentes.  Tendrás un montón de práctica montaje de la matriz!  Usted necesitará un par de consejos diferentes para su plancha - normal 1,6 mm o similar para los LEDs y un Consejo de .2mm para el Atmega y los comités.

Debe saber cómo utilizar un VOM Digital para ayudar a diagnosticar problemas.

Programación-el código fuente del proyecto es C++.  C no era mi idioma nativo - soy una vieja escuela FORTRAN y programador de PL/1 – la rutina C++ probablemente no es los programas más eficientes o bien diseñados, pero funcionan.  El entorno de desarrollo fue AVR Studio 5.  Los archivos hex, fuente y makefile están en la sección de descargas.  Puede cargar el archivo hexadecimal y no necesita hacer cualquier programación.
