Paso 19: Asamblea de Schmartboard

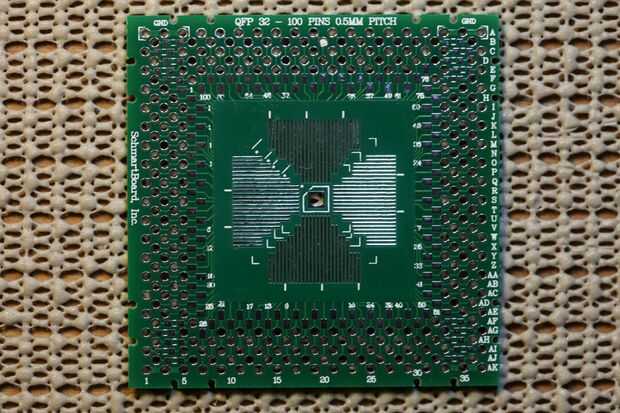

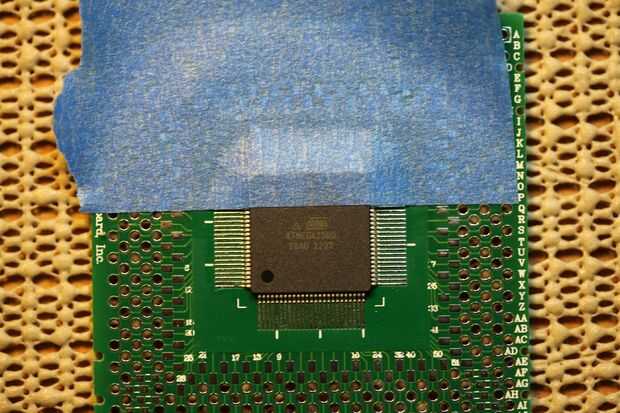

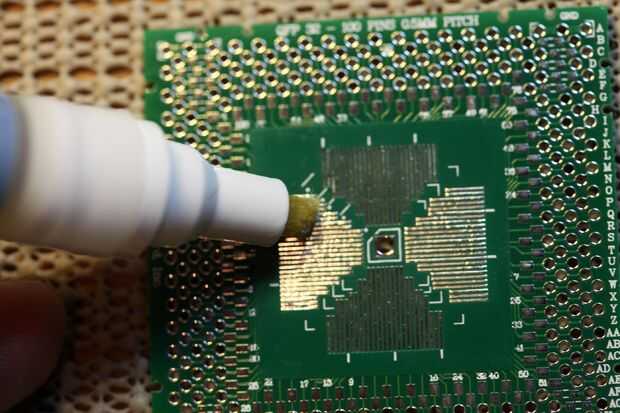

Aplicar soldadura líquida para las pastillas en el Schmartboard y luego coloque el Atmega como se muestra. Las pastillas son realmente pequeños canales y el chip 'lock' en el lugar cuando alineados correctamente. Aplicar más flujo de líquido a los pines, teniendo cuidado de no doblarlas - movimiento con las clavijas no a través de ellas. La IC en el lugar que cubre aproximadamente 1/2 del chip con cinta. Inspeccione la posición con una lupa antes de empezar a soldar.

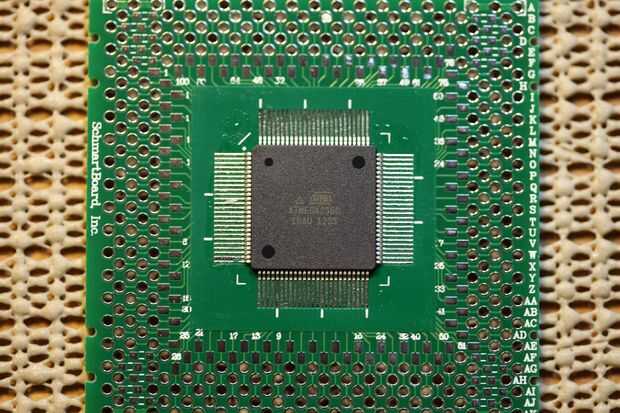

Exactamente como el video, usando una punta de.20 mm y fijar el hierro de la soldadura a 700F, comience en el extremo exterior de cada almohadilla / canal y mover la punta hacia el pin hasta la plancha toca el pasador. Debería ver la soldadura derrita y fluya hacia los pines del IC. Repite 99 veces más!
No necesita aplicar cualquier soldadura - ya está en el Schmartboard!

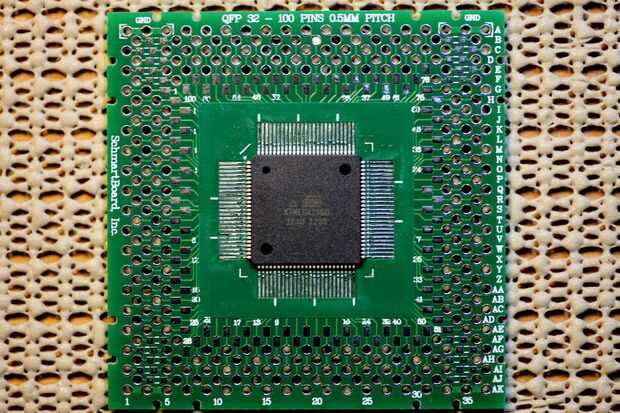

Inspeccione las conexiones de soldadura con la lupa.
El resto es fácil!
