Matriz de LED de 32 x 32 (20 / 28 paso)

Paso 20: Conecte el procesador a la placa principal

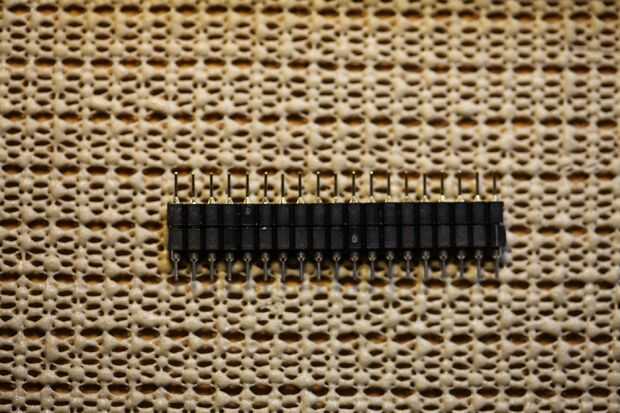

Antes de saltar en este paso, he querido ofrecer una pequeña explicación para el uso de este tipo de clavijas (macho y hembra) vs un conector recto de 2.54 milímetros.  Cualquiera funcionará. Mediante el uso de los pines tipo macho y hembra, si le sucede que el procesador del ladrillo (por ejemplo estableciendo un fusible incorrecto), usted puede todavía salvar el PCB principal.  Tuve esto me sucede en otro proyecto y resultó ser un error muy costoso.  Si tienen experiencia con los fusibles en el Atmega y desea ahorrar algo de dinero, puede utilizar los pines recta regulares.

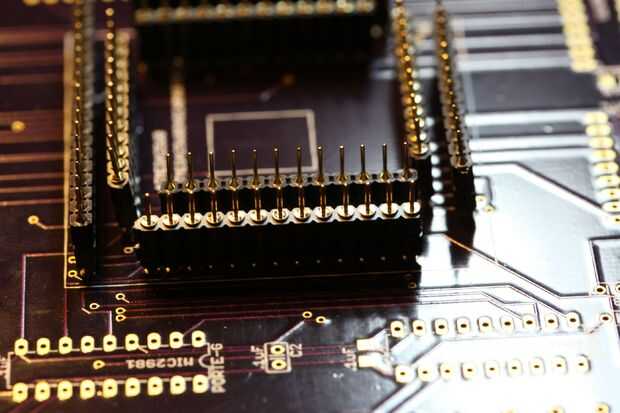

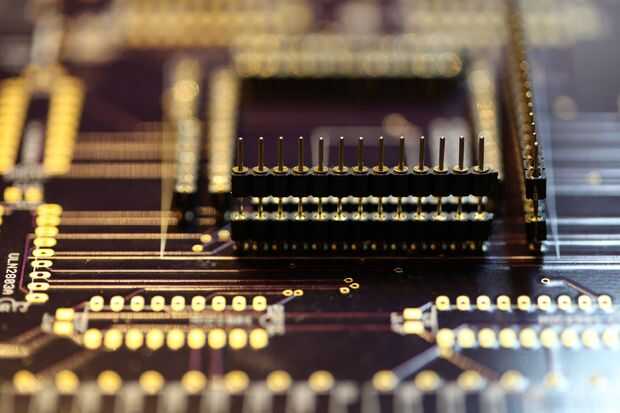

Utilizando cualquiera de los dos enfoque, cortar las filas de clavijas a los agujeros en la PCB principal (no la Schmartboard – hay más agujeros en eso que necesitamos).  Deben llenar las filas de interiores y exteriores.  Si usted está usando las clavijas machos y hembras, no importa cual es – mientras consistente.  Después de que han cortado las filas de pines, Aprete las partes masculinas y femeninas y ponerlas en los agujeros en la PCB.

No la soldadura aún.

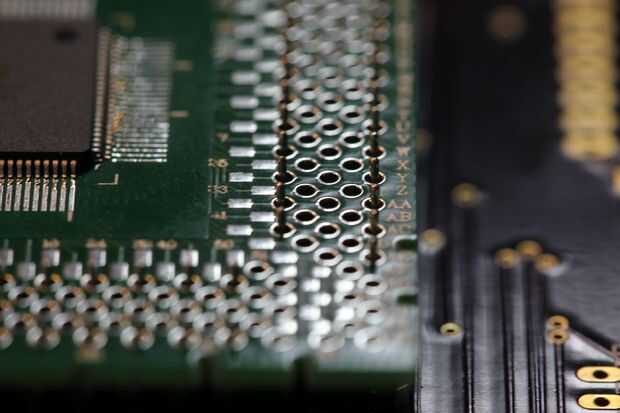

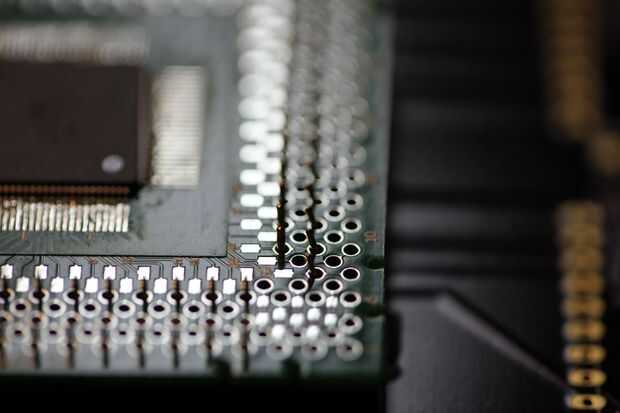

Asegurándose de que el PCB principal y Schmartboard estén alineados correctamente (las letras se enfrenta a 'up' en ambas tarjetas), trabajar los pernos en el Schmartboard. También asegúrese de alinear las clavijas correctamente el Schmartboard.  Debe ser en la fila exterior de los agujeros y las filas internas de agujeros.  Es fácil conseguir el apagado por una fila - ver fotos.

Utilizando una mayor punta de la soldadura (1.6 mm o similar), soldadura de los pernos en el Schmartboard.  Manteniendo los dos tableros juntos, voltear las tarjetas y los 100 pernos en la PCB de la soldadura.
