Matriz de LED de 32 x 32 (21 / 28 paso)

Paso 21: Quedan componentes sobre la PCB

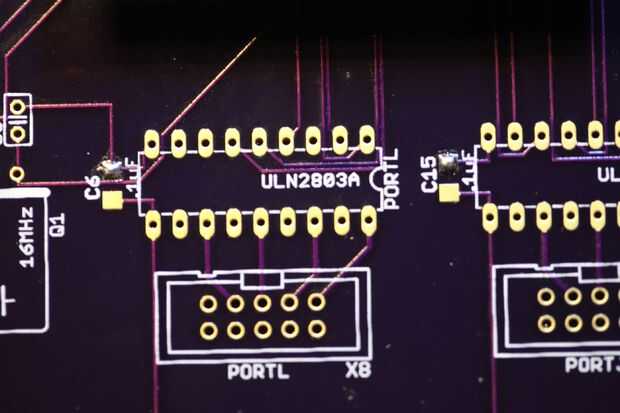

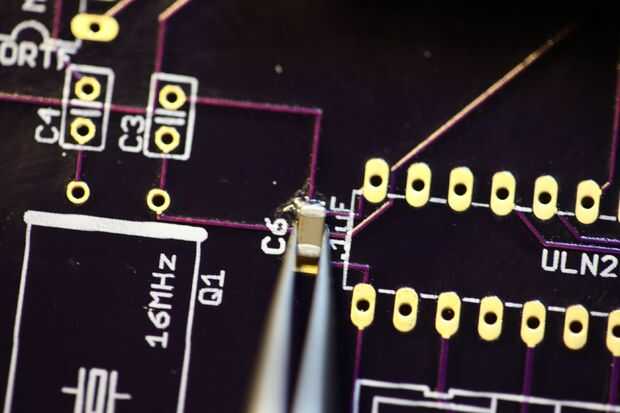

Start with the (8) SMC Capacitors.  Si estás familiarizado con soldar estos componentes, sólo saltar esta narrativa.  De lo contrario primero aplicar flux líquido para ambas pastillas y entonces añadir una pequeña cantidad de soldadura a (1) pad de cada ubicación de condensadores.  Coloque el condensador en el lugar correcto y luego calor la soldadura del grano bajo uno de los extremos del condensador.  Mantener el condensador en su lugar con unas pinzas.  Asegúrese de que esté plana contra el PCB.  Luego aplicar soldadura al otro lado.

Agregar el cristal de 16 MHz.  Puede ser montados planas o dobladas 90 grados.  La plantilla del águila fue para un dispositivo más grande (taller).

Añadir el condensador de disco de 20pF (2) y el condensador de disco de .1uF.

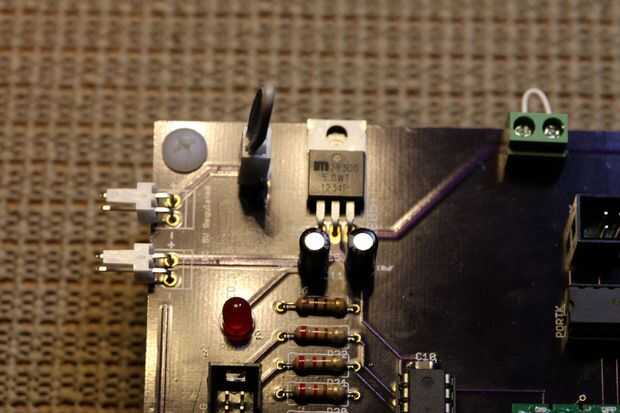

Agregar el regulador de potencia y luego los condensadores electrolíticos de 10uF a la sección de potencia.  Nota la barra y lineas blanca en los condensadores indican el plomo negativo.  Los cables positivo (+) están marcados en la placa.

Añadir (3) resistores de 100 ohm para el indicador LED (latidos del corazón, modo de calmante y DS1307 Error) y el resistor de 220 ohmios para la energía del indicador.  Tenga en cuenta la resistencia para la energía del que LED es en la fila de resistencias para la matriz de LED.  Lo cambié a un 220 ohmios en el último minuto, era demasiado brillante con 100 ohmios.

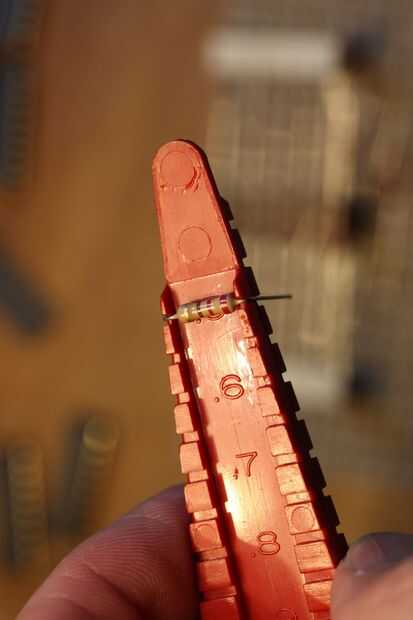

La herramienta dobladora que encontré fue una adición útil para hacer un montón de resistencias de forma muy coherente - la encontré en Evil Mad Scientist (http://shop.evilmadscientist.com/) por $5.00.

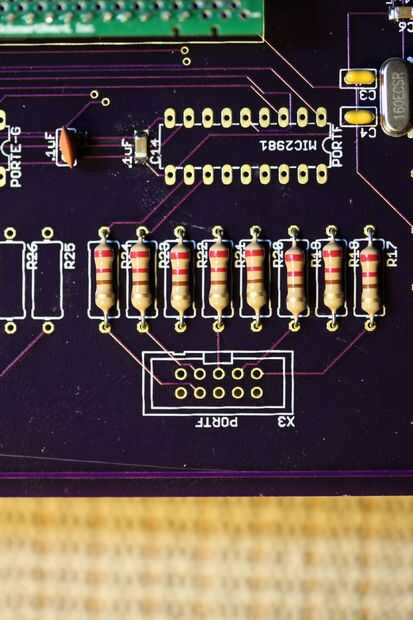

Agregar el (32) resistencias de 220 ohmios.

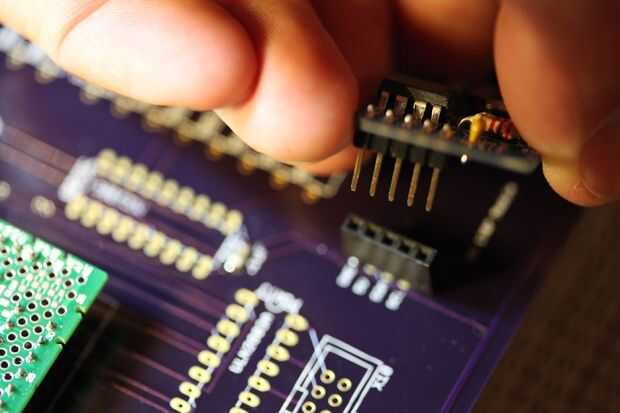

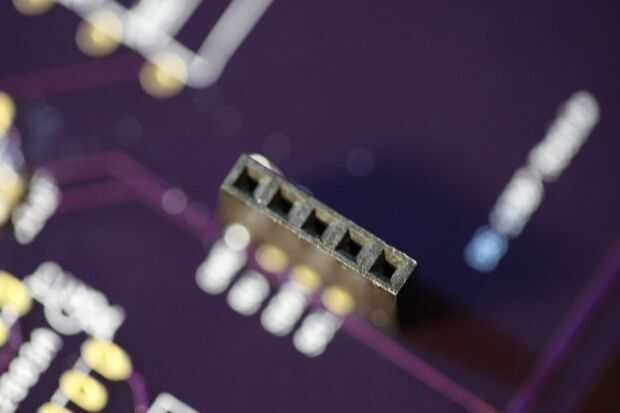

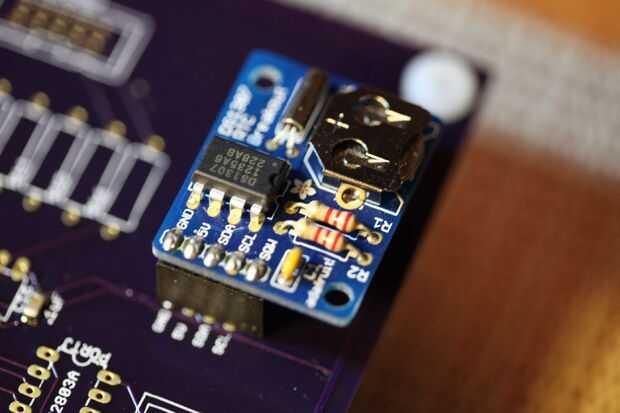

Añadir el puerto AVR ISP (2 x 3 pines), el puente del selector de potencia (1 x 3) y el conector RTC.  Nota tendrá que cortar (1) de los pernos desde el lado del tablero del conector del conector del RTC - solamente (4) pernos se utilizan.

Entrada puente de energía - si están alimentando la placa con una fuente regulada de 5V, añadir un puente a través de los pernos (2) superior (indicados por 'Uso 5V' en el PCB).  Esto puentea el regulador de potencia.  Si utilizas una verruga de la pared o la otra fuente de alimentación anterior 5V hacia el puente de los pernos (2) inferiores al utilizar el regulador de potencia.

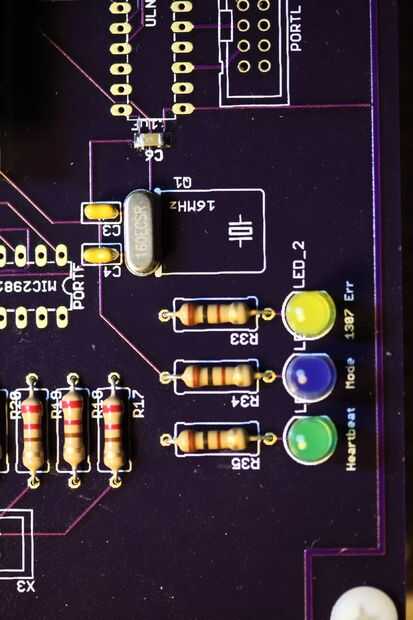

Agrega el Power y LEDs indicadores.  Uso de Red para la energía.  El color de los LEDs del indicador es su opción.  Aquí es cómo son utilizados por el software - latido del corazón es flasheado cada 500 interrupciones - solo muestra el microcontrolador está en ejecución.  Modo de calmante - indica que el programa ha estado funcionando durante un período de tiempo extendido - el programa de ajuste para mostrar sólo los patrones calmantes.  RTC Error - indica el módulo RTC es falta, la batería está muerta o hay otro problema que la fecha y hora.  Que utiliza el verde para los latidos del corazón; Azul de modo suave y amarillo para cualquier Error de RTC.

Añadir los enchufes Molex (2) por el poder y los bornes del interruptor.  Si no desea utilizar un interruptor separado, simplemente añadir un puente de hilo o un alambre de la soldadura a través de las almohadillas de PCB.

Añadir las tomas de IC (8) - Asegúrese de alinear las muescas para que coincida con el PCB.

Añadir los zócalos del conectador de cable pin (10) - Asegúrese de alinear según el PCB - están polarizados.

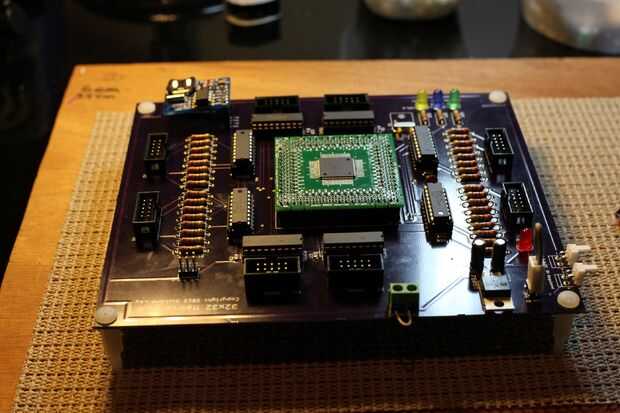

Finalmente presione el ICs en los enchufes correctos:

ULN2803As ir en H puerto, Puerto J, K de puerto y Puerto L
MIC2981s ir en PORTC, puerto E/G, Puerto A y puerto F

Asegúrese de alinear la marca del índice en la IC con la sangría en el zócalo.

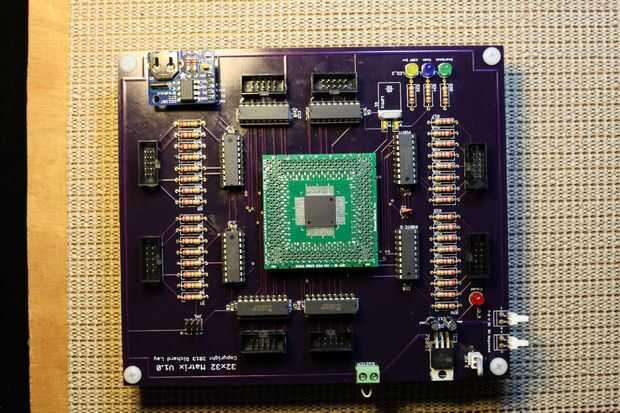

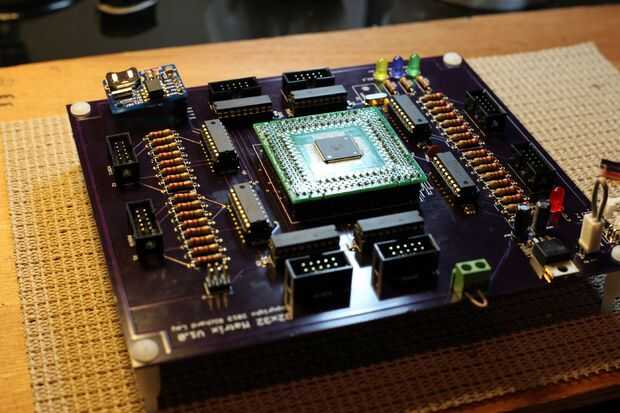

Esto completa la segunda parte importante del proyecto.
