Matriz de LED de 32 x 32 (23 / 28 paso)

Paso 23: Programación la Atmega2560

Si ya tienes un programador que te sientas cómodo con, usted puede saltar hacia adelante al siguiente paso...

De lo contrario...

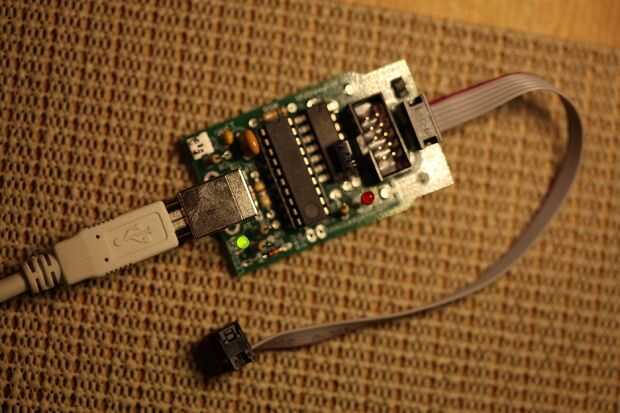

Necesitamos una manera de comunicarse con el Atmega2560, así que podemos configurar y programar.  Mi programador favorito es el USBTiny de AdatFruit.  La aplicación que trabaja con este programador es AVRDude.

Enlace para USBTiny - http://www.adafruit.com/products/46

Descargar AVRDude - http://www.ladyada.net/learn/avr/setup-win.html

Tutorial para AVRDude - http://www.ladyada.net/learn/avr/avrdude.html

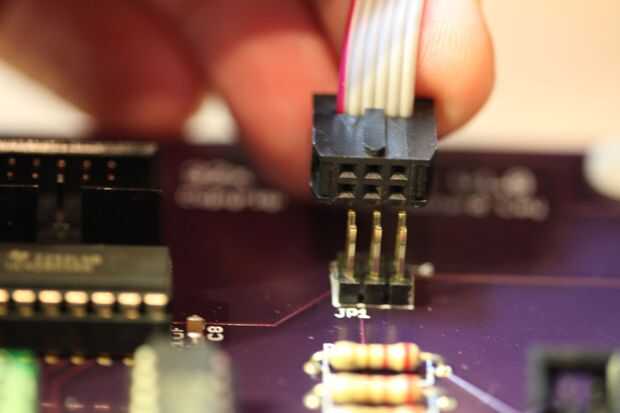

Antes de que nos estamos mostrando nuestra nueva matriz de LED, tenemos que hacer dos cosas a la Atmega2560.  En primer lugar, tenemos que configurar el chip mediante el establecimiento de un fusibles 2.  Entonces tenemos que cargar nuestro programa de software en la memoria del Atmega.  El USBTiny y AVRDude pueden manejar ambos de estas tareas.
