Matriz de LED de 32 x 32 (25 / 28 paso)

Paso 25: Configuración de los fusibles

A palabra de precaución sobre la configuración de fusibles - doble Compruebe sus valores antes de programar el Atmega.  Configuración de los bits incorrectos puede ladrillo completamente (ruina) procesador hasta el punto donde no puede salvarse.  Lo he hecho - no es una bonita vista.

Si usted quiere cortar a la persecución aquí están los comandos para configurar bajan (LFusible) y superior (hfuse) fusibles:

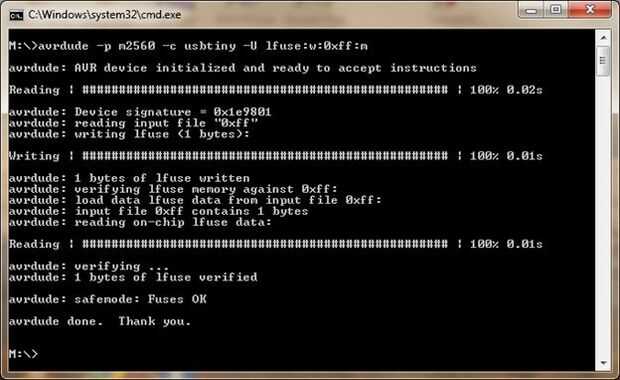

AVRDUDE -p m2560 - c usbtiny - U lfuse:w:0xff:m

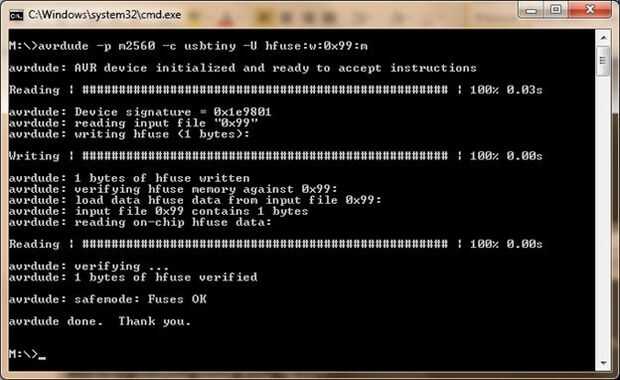

AVRDUDE -p m2560 - c usbtiny - U hfuse:w:0x99:m

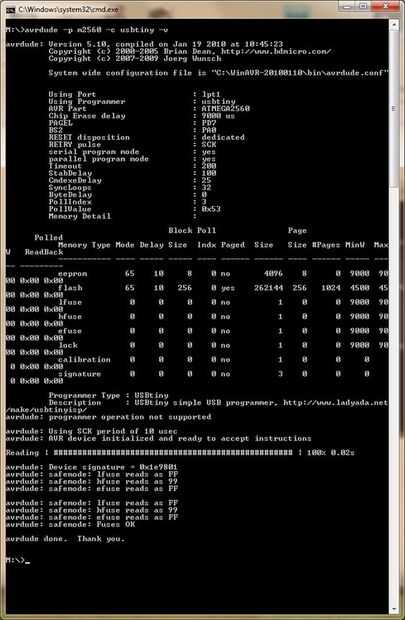

El ATmega2560 tiene (3) fusible bytes - baja, alta y extendida.  Estamos solamente haciendo cambios a la baja y alta bytes.  Estos fusibles configuración diversos parámetros que determinan cómo se realizará el Atmega.  Por ejemplo, tenemos que ajustar un poco para permitir que el Atmega con un oscilador de cristal externo de alta velocidad.

Si establece estas equivocado en algunos casos, usted no puede recuperar.  Por ejemplo, si deshabilita el botón reset, usted no se vuelva a programar. Si selecciona la fuente de reloj incorrecta, no podría en absoluto arrancar.

Para lectura adicional - aquí está la hoja de datos sobre el Atmega2560: http://www.atmel.com/images/doc2549.pdf

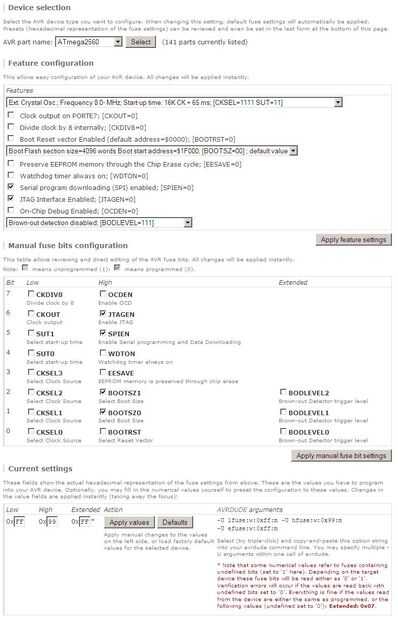

Aquí le damos otra buena explicación sobre fusibles: http://www.ladyada.net/learn/avr/fuses.html
