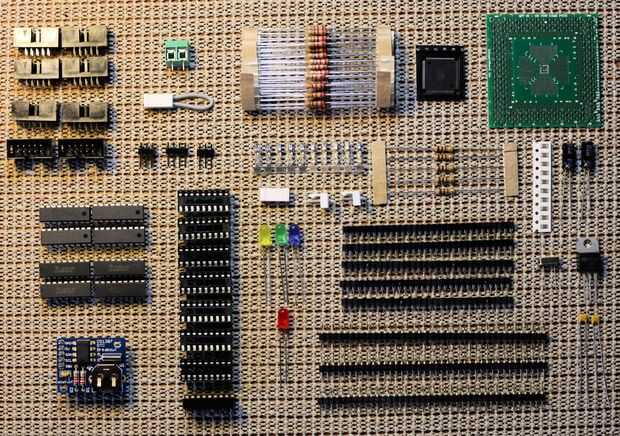

Paso 2: Lista de componentes
1 x regulador de voltaje - IC REG LDO 3A 5.0V TO220-3
2 x 10uf condensador
Condensador 2 x 20pf
1 x 0.1uF condensador
10 x 0.1uF condensador SMC
4 x controlador de matriz de origen MIC2981
4 x Array de Darlington ULN2803 - fregadero
1 x cristal de 16 MHz
33 x 220 ohmios de película de carbón (uso 1 para el indicador de energía LED rojo)
Película del carbón de 3 x 100 ohmios
1 x 5 pin 2,54 mm receptáculo para módulo de DS1307
1 x Atmega2560
1 x 5mm LED rojo (indicador)
3 x 5mm LED de estado (su opción)
1200 x 5mm LED - elección de Color (puede cambiar el valor de las resistencias de 220 ohmios)
16' conductor de Cable de cinta -10
1 x ABS - negro 1/8" 14 x 14" esta o la siguiente
1 x ABS - negro 1/8" 24 x 24"
1 x fuente de alimentación 5V / 3A de verruga de la pared
1 x cabeceras macho recto doble fila
8 x 18 pines toma IC
10 x PCB Conector - hombre
10 x cinta Cable conector - mujer
1 conector de x Molex de poder - hombre
1 conector de x Molex de poder - mujer
2 x Molex Pin - Pin - Crimp
1 x Schmartboard - SMC prototipo Board
5 x montaje encabezado por Schmartboard-mujer
3 x montaje encabezado por Schmartboard - hombre
1 x montaje para interruptor - de Terminal de tornillo
1 módulo x RTC - DS1307
Usted probablemente ya tiene sus proveedores favoritos para los componentes. En las descargas de paso, he incluido la lista de materiales con números de parte de mis favoritos - Digikey, Sparkfun y Adafruit.

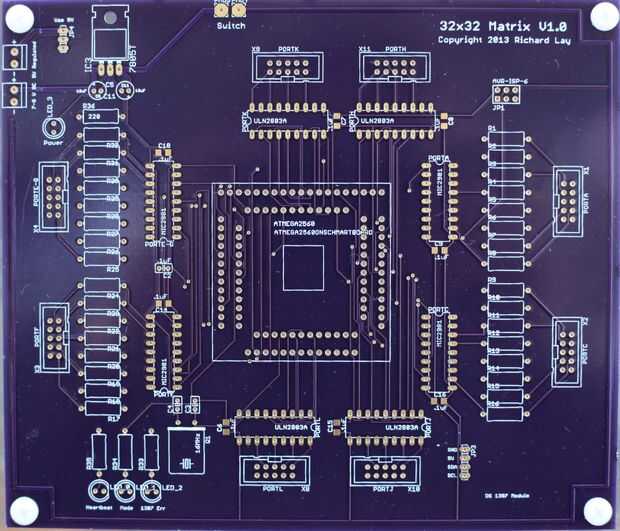

El rango de costo para la construcción de este proyecto es $250 - $300. Si hay suficiente demanda, puedo pedir los PCB en cantidad y revender por $75 en vez de $211 para de Dorkbot (para 3 tarjetas). Mandame un PM si está interesado.
