Matriz de LED de control GUI (6 / 6 paso)

Paso 6: Usando la matriz, conclusión

Para probar la matriz, enchufarlo al ordenador y descargar el programa que desde el IDE de Arduino. Ejecute al Monitor serie. Puede utilizar las teclas numéricas, de 0-8, para cada LED de prueba y asegúrese de que el programa se ejecuta correctamente. A continuación, puede ejecutar el programa de Python GUI. Antes de hacerlo, asegúrese de haber cerrado al Monitor Serial en el IDE de Arduino, o el Python no será capaz de conectarse en serie, ya que el puerto ya está en uso. Al salir de la interfaz gráfica, puede seguir adelante y conectarse a ella en el IDE de Arduino, ya que la GUI cierra la conexión cuando cierra de forma inesperada.

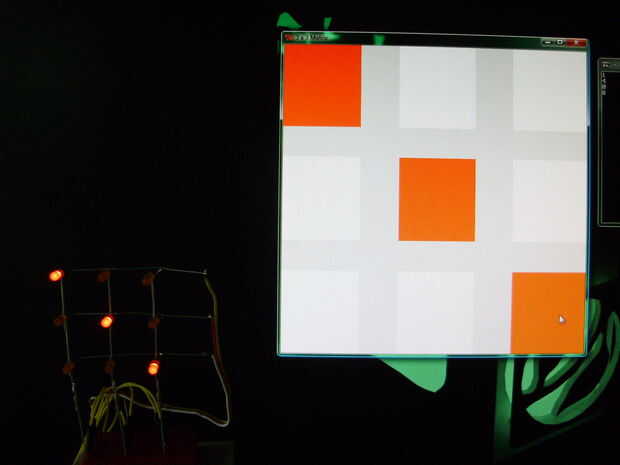

Diviértete jugando con tu GUI controlada matriz LED! He encontrado que es casi infinitamente entretenida para los niños pequeños. Si construyes tu matriz con diverso color del LED, usted puede cambiar fácilmente el color de los botones en la interfaz para que coincida con su LED, utilizando

. La sección del código que debe cambiarse es claramente comentada.

Me gustaría crear una versión de 8 x 8 mucho más grande de esta matriz. 8 x 8 es el tamaño más grande que usted puede construir en un Arduino Uno sin utilizar cambio de registros, charlieplexing o circuitos de control excepto algunos transistores para la energía. Si construyes uno de estos, por favor enviar fotos, y publicaremos en este ultimo paso. Realmente muy poco trabajo de construcción de la matriz. Programación tomó mucho más tiempo, y ya he hecho esa parte de usted.
