Matriz de LED interactiva Intel Galileo (2 / 10 paso)

Paso 2: Instalar el LED matriz y Bit Shift Register

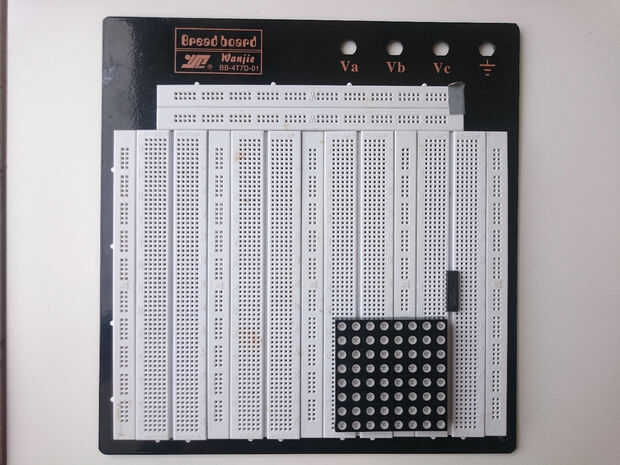

Instale la matriz de LED 8 x 8 en la protoboard. Tenga el revestimiento lateral con texto el lado izquierdo de la protoboard se enfrentan. La matriz de LED tiene dos conjuntos de 16 pines. Los pernos para el Vcc de los LEDs están en la columna y los pines de los LED verdes están en la fila a la derecha, los pernos para el azul y el rojo están en las filas a la izquierda.

Coloque el controlador de fuente de voltaje alta cerca de la parte derecha de la matriz de LED 8 x 8.
