Matriz de LED interactiva Intel Galileo (3 / 10 paso)

Paso 3: Conecte el conductor de alta tensión a la matriz

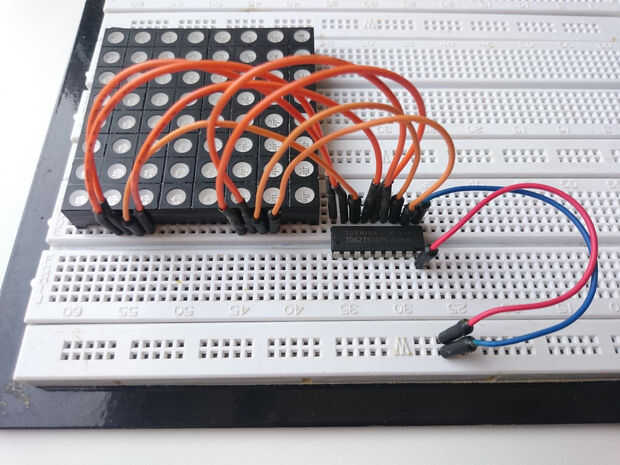

Conectar el Controlador de origen de alta tensión (HVSD) a los pernos de las columnas de Vcc de la matriz de LED 8 x 8. Salida 1 va al LED Pin 32, salida 2 a Pin 31 y así sucesivamente.

Tenga en cuenta que la columna pernos asadre los dos exteriores conjuntos de 4 pernos (pasadores de 17 a 20 y 29 a 32) en un lado de la matriz. Para asegurarse que este lado es consulte la hoja de datos. PIN1 está etiquetado como en la parte inferior de la matriz.

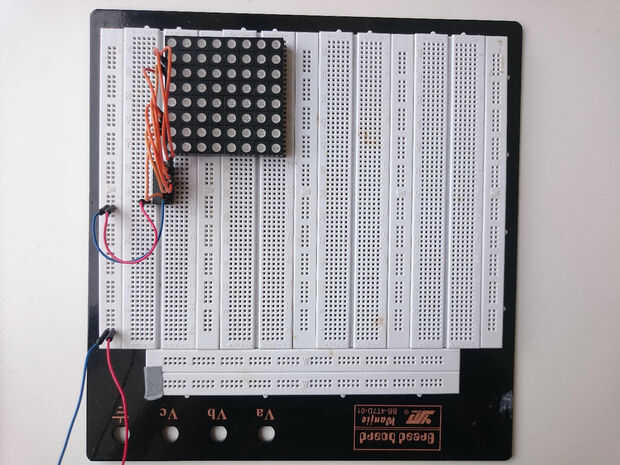

Hacer una conexión del alto voltaje fuente controladores VCC y GND a las barras correspondientes en su protoboard.
