Matriz de LED interactiva Intel Galileo (4 / 10 paso)

Paso 4: Conecte el HVSD a la Galileo

Para conectar la entrada pasadores de pernos del controlador de origen de alta tensión a la salida de la Galileo.

  • 6 salida de Galileo se conecta a HSVD entrada 1
  • 5 salida de Galileo se conecta a HSVD entrada 2
  • 8 salida de Galileo se conecta a HSVD entrada 3
  • 9 salida de Galileo se conecta a HSVD entrada 4
  • 10 salida de Galileo se conecta a HSVD entrada 5
  • 11 salida de Galileo se conecta a HSVD entrada 6
  • Salida 12 de Galileo se conecta a HSDV entrada 7
  • Galileo salida 13 conecta a HSVD entrada 8

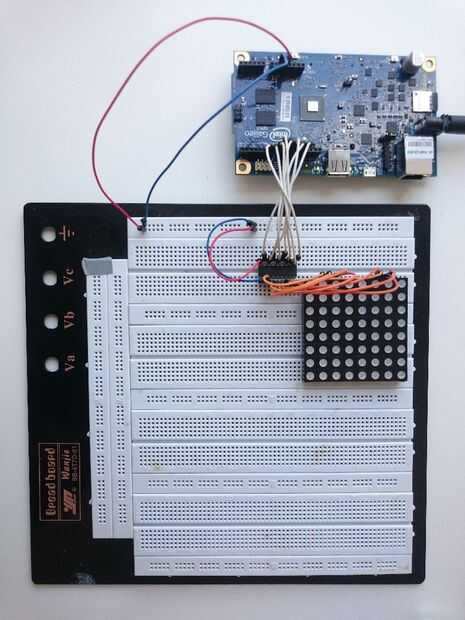

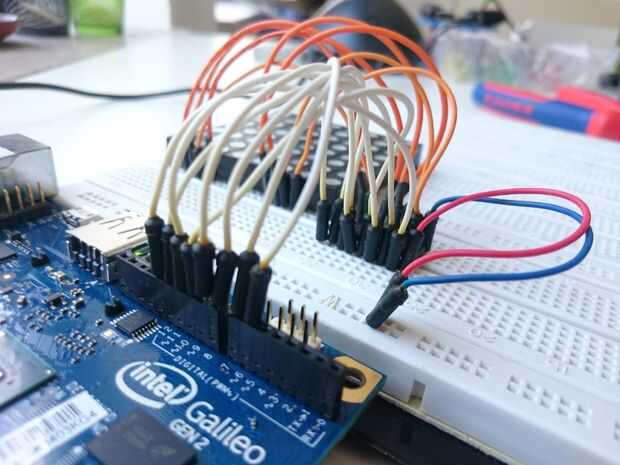

Realizar las conexiones según la descripción. En la foto el cable del pin 7 tiene que ir al pin 5.

Nota: Debido a algún problema todavía no resuelto con el pin 7 causa parpadeo tenemos que reasignar pin7 al pin 5. El bosquejo que subes a la Galileo ya se encarga de la reasignación.

Conectar el GND y 5V VCC Pins de Galileo a las barras correspondientes de tu protoboard
