Matriz de LED interactiva Intel Galileo (6 / 10 paso)

Paso 6: Conectar los LEDs para el registro de desplazamiento

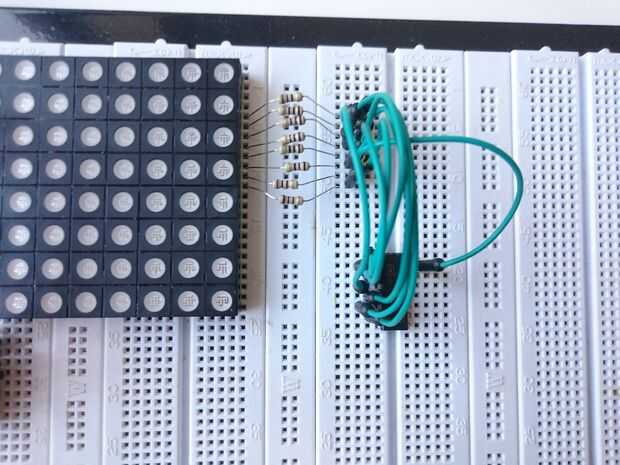

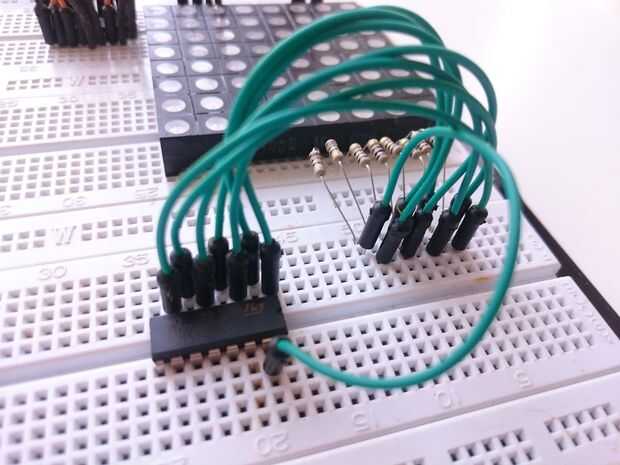

Conectar cada salida de la cambio del pedacito 8 registro (Q0 a Q7) a los otros extremos de las resistencias. Si desea conectar el LED rojo como lo hicimos, tienes que conectar Q0 a Pin8, Q1 al Pin7 y así sucesivamente.

Tenga en cuenta, que una salida del registro de cambio no está en el mismo lado que los demás (como se detalla en la Hoja de datos)
