Paso 11: Construir un Transistor de conmutación de circuito para controlar la matriz de LED
La forma más sencilla para controlar los LEDs sería conectar directamente a los pines digitales. Activar cada LED enviando una señal alta al ánodo (filas) y una baja de la señal al cátodo (columnas). Esto se enciende el LED correspondiente.

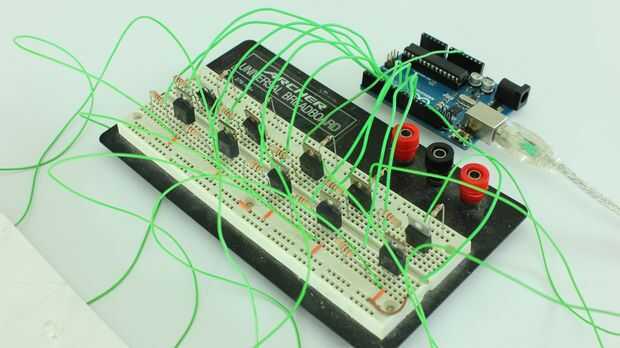

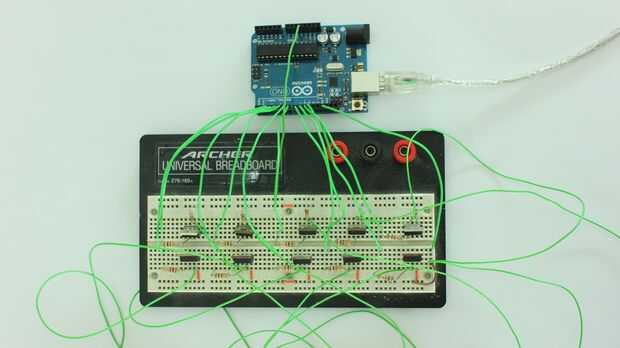

Sin embargo, cada pin digital sólo puede emitir un máximo de 40 mA. Esto no fue suficiente para encender los LEDs que estoy usando. Así que hice un transistor de conmutación de circuitos que pueden manejar mucho más actual.

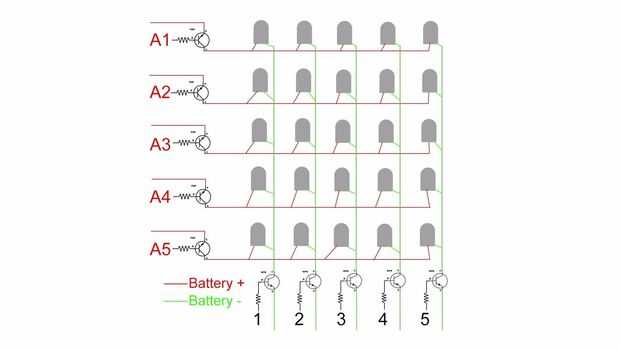

En este circuito de transistor es un transistor NPN de potencia conectado a cada conjunto de cátodos y un transistor de potencia PNP conectado a cada conjunto de ánodos. En esta configuración se activa un LED enviando una señal de alta a la base de la NPN transistor y una baja de la señal a la base del transistor PNP. 1 kohm resistores están conectados a la base de cada transistor para limitar la corriente de base. Resistores de la serie también se agregan a cada LED para llevar la señal de 5V del pin digital hasta el voltaje de los LEDs.
