Matriz de LED postre bandeja (8 / 13 paso)

Paso 8: Probar la matriz LED

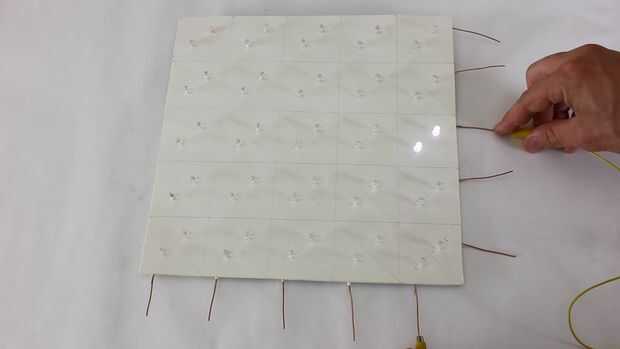

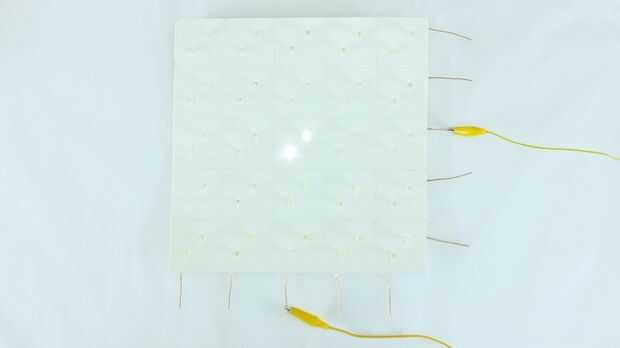

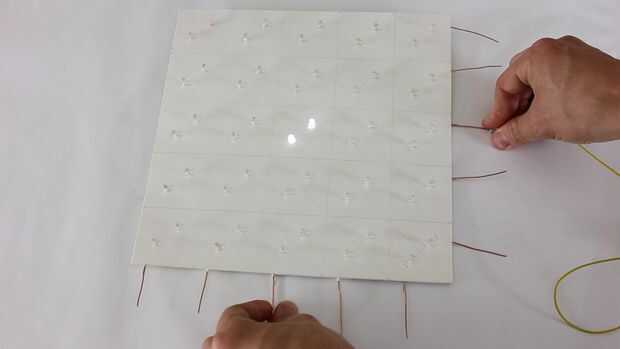

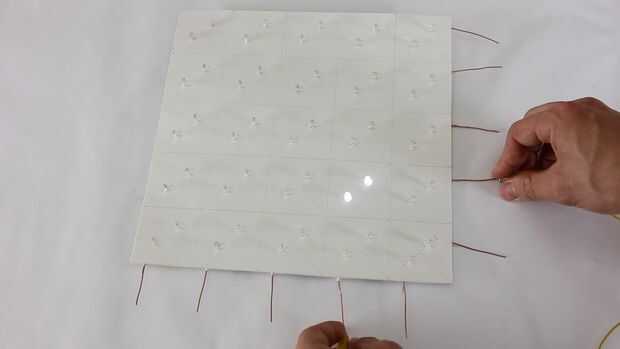

Ahora que han montado la matriz LED, necesita probarlo para asegurarse de que todos los LEDs están conectados correctamente. La forma más sencilla de hacerlo es con una batería de 3V. Conecte el cable positivo de la batería a una de las filas del ánodo. Luego conecte el cable negativo de la batería a uno de las columnas de cátodo. Esto va para alimentar los LEDs que se encuentran en la plaza que está en la intersección de esta fila y esta columna. Si los cables están conectados correctamente, estos LED deberán encenderse. Repita esta prueba con cada fila y cada columna en secuencia hasta que han probado todos los 25 cuadrados.
