Paso 1: Configuración de energía
Introducción
Configuración de su energía primaria a la Junta de matriz de LED. Estos pasos son bastante sencillos. A la Junta que usé, adafruit proporciona sus propias instrucciones en su página web. Este es más profundo ya que existen una variedad de maneras para adaptar la potencia dependiendo de cómo se configura la placa. Uno que he hecho cosas muy simple ya que viene con su propio adaptador de corriente. Sin embargo, todavía hay algunos pasos a seguir para asegurarse de que usted puede enchufar.
Elementos necesarios:
Cable de alimentación
Adaptador de bornes
Cortadores de alambre
Paso uno:

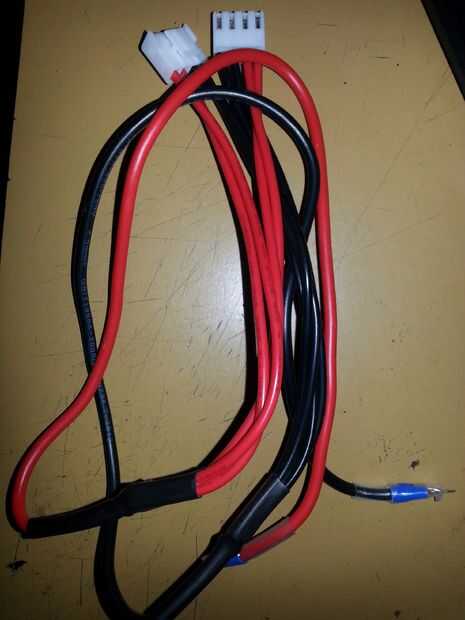

Localice el cable de alimentación que debería haber venido con tu matriz de LED. Debería verse como la imagen. Tienes que recoger su adaptador de bloque de terminales, cortador de alambre como el destornillador de tamaño adecuado desde el kit de destornillador.
Paso dos:

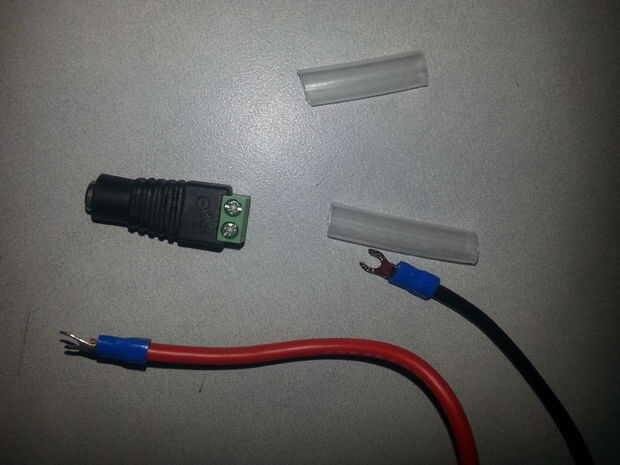

Con el adaptador de alimentación que me puse con mi tabla, el metal puntos terminó en anillos. Estos no encajan en el adaptador de bloque por lo que tendrá usar sus cortadores de alambre y cortar un lado por lo que cabe dentro.
Paso tres:

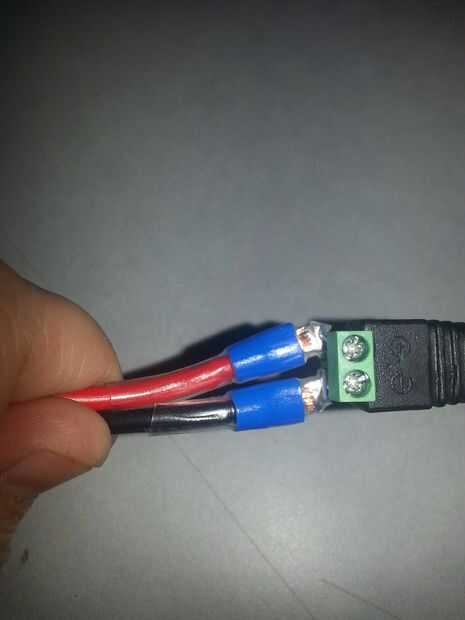

Una vez hecho esto, tienes que tomar el cable rojo y el resbalón en la pieza de metal en el lado positivo del adaptador de bloque. Sujete la pieza apretando con el destornillador. Hacer esto para el cable negro en el lado negativo también. (Ver imágenes para referencia) Originalmente había utilizado para asegurar los cables y también para proteger la pieza de metal expuesta de la tubería del encogimiento del calor. Esto no funcionó en el largo plazo ya que no era lo suficientemente seguro. Al final, envuelto en cinta aislante y funcionó mucho mejor.
Paso cuatro:

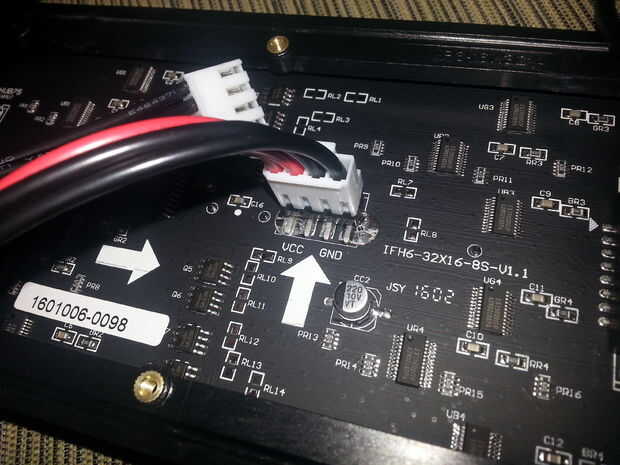

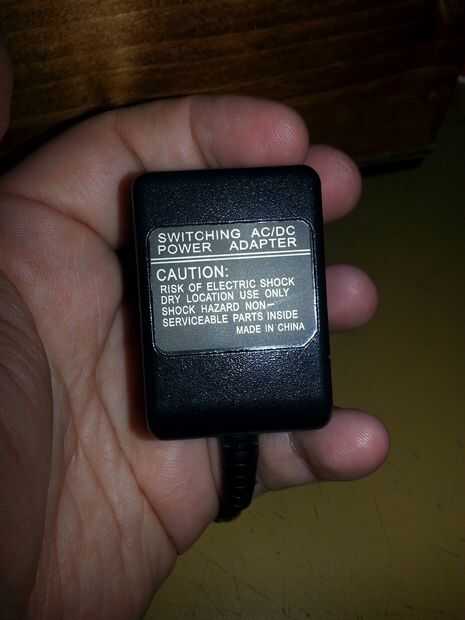

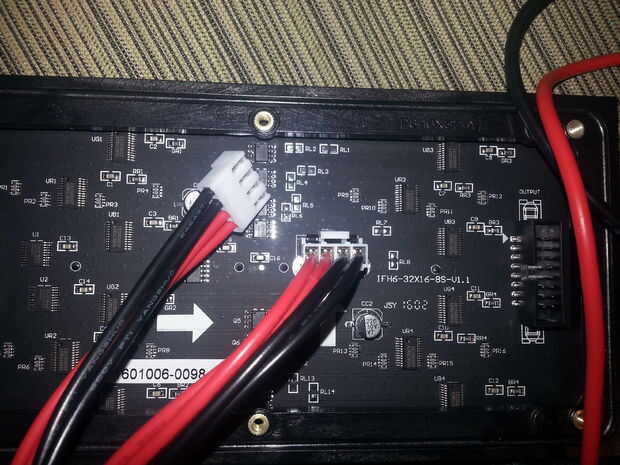

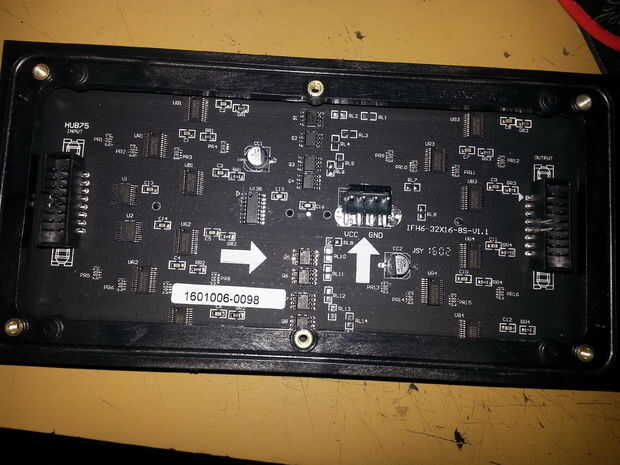

En este punto puede seguir adelante y conecte el cable de alimentación a la placa. Asegúrese de que usted siga la flecha y asegúrese de que conecta correctamente. Le da dos archivos adjuntos (en el caso tiene dos tableros) - sólo necesitas uno para enchufar. No enchufe el adaptador AC/DC hasta que esté totalmente listo para funcionar la placa de LED.
