Varias personas han preguntado cómo hice la matriz de la jarra de Leyden con la "bobina de Tesla de mesa". En este Instructable separada ofrezco una explicación detallada de cómo fue hecha la batería y lo que puede hacer.
Nota histórica: Ben Franklin creó el término "Batería de Leyden" para describir a agrupar un número de tarros de Leiden. Hizo la analogía con una batería de cañones. Cañones más = más auge, más tarros de Leiden = zap más.
Tarros de Leiden están la más vieja forma del condensador. Básicamente ellos capturaran y almacenan energía, liberando para su uso por otros componentes en el circuito. La jarra de Leyden fue inventada en 1744-45 por dos hombres, trabajando independientemente: Ewald von Kleist y Pieter van Musschenbroek. La versión original utiliza un frasco de vidrio llenado de agua. Básicamente un capacitor consiste en dos superficies conductoras separadas por un dieléctrico (aislante). La jarra de Leyden temprana era un tarro de cristal llenado de una solución ácida o salina. Un metal terminal pasa a través de la parte superior de la jarra en el agua; el exterior de la jarra fue cubierto con papel de aluminio.
En 1899, Nikola Tesla utiliza bancos de frascos de agua mineral llenas de líquido como la matriz del condensador para sus alto voltaje radio y energía transmisión experimentos en Colorado Springs. Constructores de bobina de Tesla modernas suelen utilizan condensadores caseros en sus proyectos, generalmente hechas de botellas de cerveza, papel de aluminio y agua salada. Hay otros tipos de condensadores caseros--placas de vidrio intercalados con capas de papel de aluminio, en hojas de polietileno y papel, etc.. La tendencia entre formadoras de parece ser de condensadores caseros y utilizar en su lugar "MMCs" o múltiple-Mini-condensadores. Estos son arreglos de condensadores de alto voltaje comercial dispuestos en serie y paralelo para dar el deseado capacitancia y voltaje. Problema es que los condensadores de alta tensión pueden ser costoso y difícil de encontrar. Cuando encuentras tapas de alto voltaje, pueden no ser convenientes para el uso de la bobina de Tesla, como las pulsaciones de alta frecuencia de energía a través de un circuito de Tesla imponen estrés severo en los componentes.

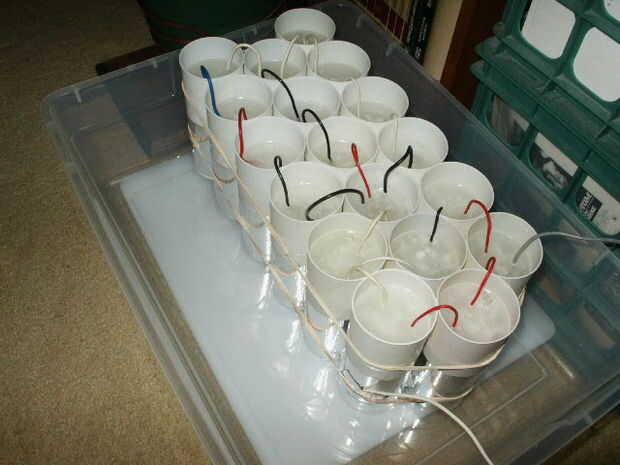

Porque soy barato y tienen un interés de larga data en tecnología antigua, decidí desarrollar una jarra de Leyden seco, sin líquido que funcionara con una bobina de Tesla. Quería un condensador hecho de materiales fácilmente obtenidos que era robusto, eficaz y barato. Lo que sigue es el diseño que he ideado hasta ahora.
