Matriz de Leyden Jar para bobinas de Tesla (6 / 6 paso)

Paso 6: Aislamiento de cera y bandas de goma

Una libra de cera de abeja o parafina cubrirá seis tarros de Leiden. Derretir la cera en un baño de agua utilizando un recipiente, como un alimento limpiado hacia fuera. (Un baño de agua es simplemente una maceta más grande de agua que puede calentar en la estufa). Baja a fuego medio es suficiente para derretir la cera. Cuando tengas toda la cera de la lata derretida, verter sobre el valor de una pulgada en la parte superior de cada tarro de Leiden. Esto sella el frasco, aísla las conexiones y detiene la salida de corona. Asegúrese de que dejas los tarros de Leiden quedarse muy quieto y nivel hasta que la cera se enfríe.

Obtener un puñado de bandas de goma de buena calidad. #64 el tamaño es bueno. Enrolle juntos en un filamento largo que se ajuste alrededor de la pila de Leyden, sosteniendo juntos firmemente pero no tan apretada deforma los tarros o rasga el papel. Hacer dos filamentos idénticos, uno para la parte superior y otro para la parte inferior de la matriz. Una vez que las gomas están en su lugar, deslice el cable de entrada (uno con la cinta de papel aplicada al alambre aventado) hiciste a través de los hilos de goma, asegurándose de que la almohadilla de papel está en buen contacto con el aluminio de la capa en el exterior de los tarros.

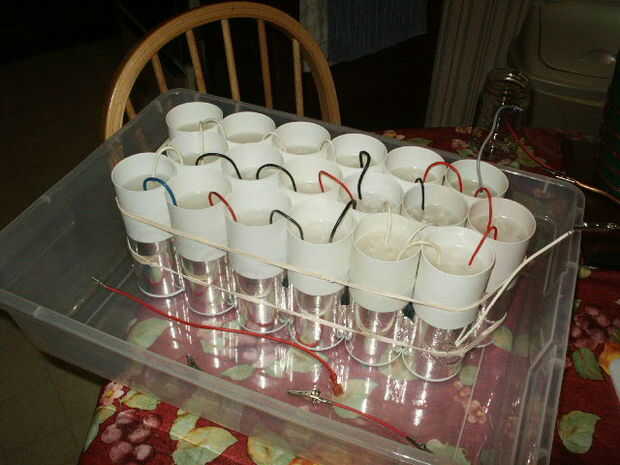

Poner la pila de Leyden en una caja aislante convenientemente. Utilizo una caja de ropa de polietileno. Su batería de Leiden está ahora lista para su uso. Dependiendo de cuántos jarros usted, su capacitancia debe acercarse a estos valores:

Para la batería de mi 18 tarro obtener un valor de 8.05 nF.
Para la batería de mi 16 tarro obtener un valor de 6.23 nF
Mi baterías 6 tarro realizados con botellas de peróxido es bueno para 2.29 nF

Yo he conectado las dos baterías juntas y más de 14 nF.

Es mi arreglo de Leyden jar. Funciona bien con mis pequeñas bobinas de Tesla. Son tipo de voluminoso, pero ligero y muy barato. Con limonada reciclado botes, latas de refresco y alambre de hornos de microondas, estas baterías de Leyden de alto voltaje son muy baratas. Si te los pones con cuidado, deben durar mucho tiempo y dar buen servicio.

Una advertencia: ninguno de mis bobinas funciona en más de 30 mA. Nunca he experimentado los efectos de la calefacción con mis tarros de Leiden, pero en amperajes más altos esto podría suceder. El polipropileno no es que resistente al calor. Si usted está construyendo una bobina de respiración de fuego, esto podría no ser la configuración para usted.

Me gustaría mucho saber de otros experimentadores que construyen y utilizan una batería como esta.
