Paso 3: diseño

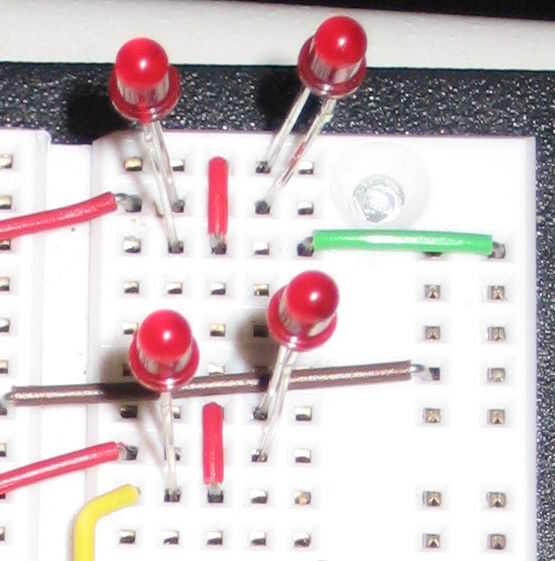

He utilizado una regleta para conectar una pata de cada par led juntos y un pequeño puente de alambre para conectar las otras piernas. Esto se detalla en la foto de primer plano y se explica en profundidad aquí:
1. Oriente el protoboard para que coincida con la imagen más grande
2. Coloque 1 LED con el ánodo (+) hacia usted y el cátodo (-) lejos de usted.
3. Coloque LED 2 en la misma orientación con el ánodo (+) en la regleta de conexión del cátodo del LED 1.
4. use un cable puente pequeño para conectar el ánodo del LED 1 con el cátodo del LED 2.
5. Repita hasta que cada par de LEDs ha sido añadido a la Junta.
Usar lo que normalmente sería las regletas de autobús de la Junta de pan como tiras de autobús para los pernos de la entrada-salida de BS2. Porque sólo hay 4 tiras de autobús utilizar una regleta para P4 (la quinta conexión I/O). Esto puede verse en la siguiente imagen más grande.
6. Conecte la regleta para el cátodo del LED 1 a la franja de autobús de P0. Repita para cada impar número LED sustituyendo la correcta P * para cada par (véase el esquema).
7. Conecte la regleta para el cátodo del LED 2 a la franja de autobús P1. Repita para cada impar número LED sustituyendo la correcta P * para cada par (véase el esquema).
8. Conecte cada tira del autobús al correspondiente pin de I/O en el BS2 (P0-P4).
9. Revise todas las conexiones para asegurarse de que coincida con el esquema.
10. celebrar.
Nota: En el primer plano, verá que no aparece que he seguido paso 7 como la conexión al segundo pin de I/O está en el ánodo del LED numerado impar. Recuerde que el cátodo de los LEDs pares está conectado al ánodo de los LEDs numerados impares por lo que la conexión es el mismo de cualquier manera. Si esta nota te confunde, solo ignorarlo.
