Matriz LED gafas: Primer prototipo (14 / 15 paso)

Paso 14: El controlador de matriz de la vivienda:

1. Calcular donde vas a instalar todo en la caja.

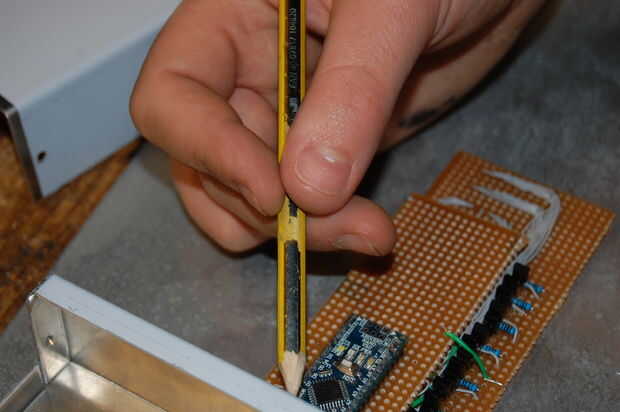

2. Coloque el circuito del conductor dentro de la caja y marque la ubicación del puerto del USB de arduino.

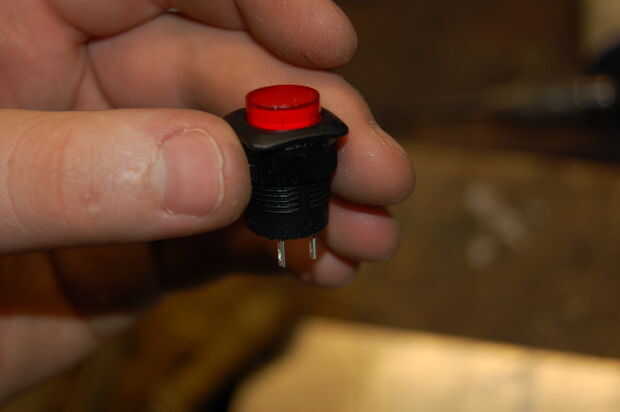

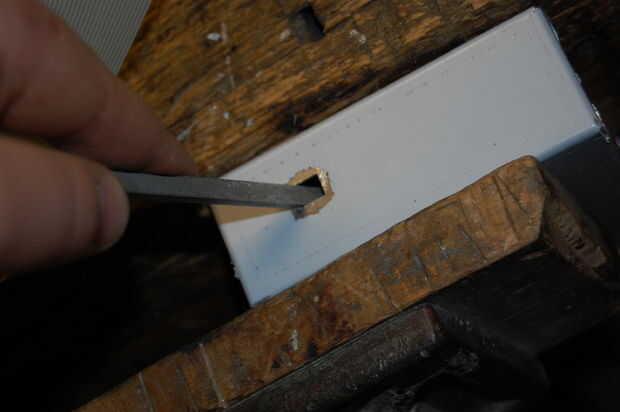

3. Taladro 2 agujeros pequeños para el puerto USB y archivos en un solo agujero rectangular.
4. Marque la ubicación del interruptor.

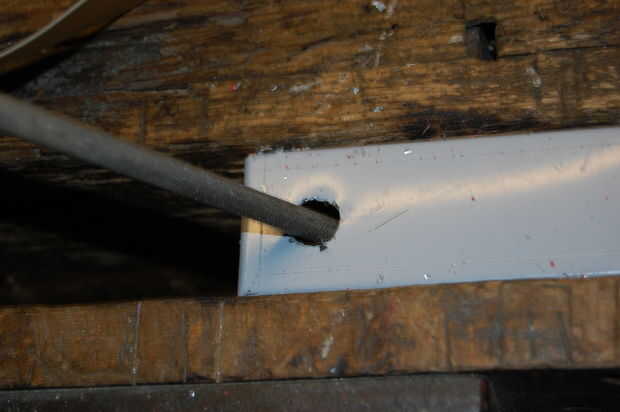

5. Taladre un agujero para el interruptor de encendido. Si usted no tiene un suficiente broca deberás presentarla con una lima redonda.
6. Marque la ubicación de donde el cable gafas entrará en la caja.

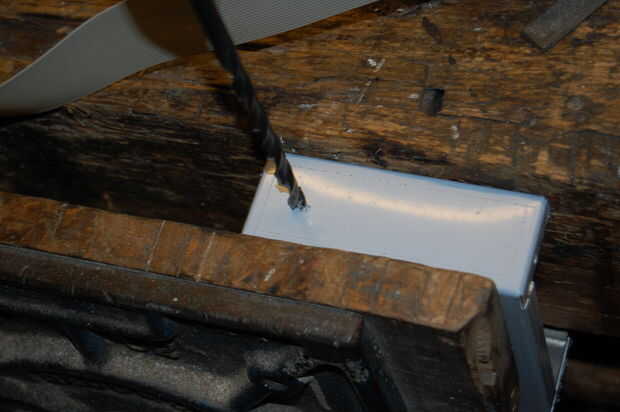

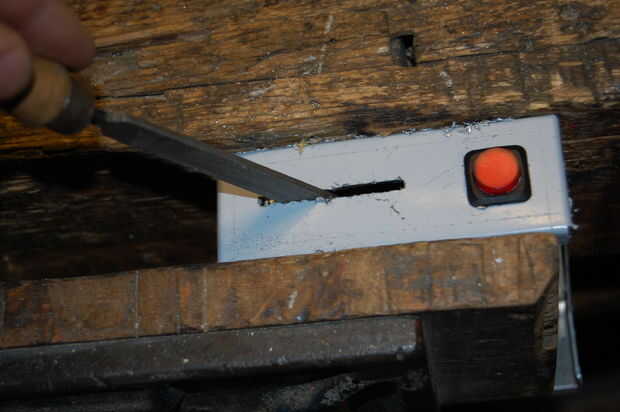

7. Cadena de perforar una línea para el cable de cinta y luego archivo hacia fuera en una ranura.
8. Corte una longitud de tubo de PVC de dos veces la longitud de la raja.

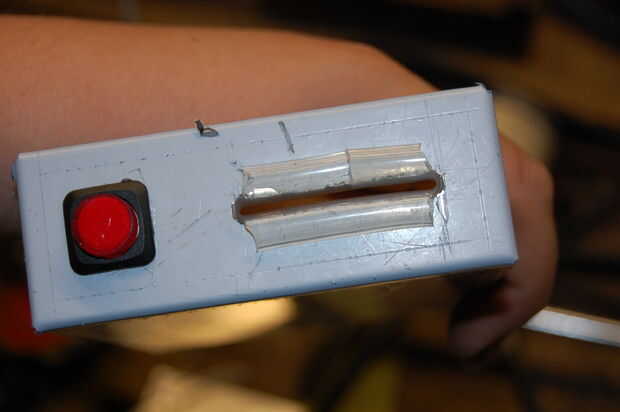

9. Cortar el tubo por la mitad y utilizarlo para hacer un ojal para la raja.

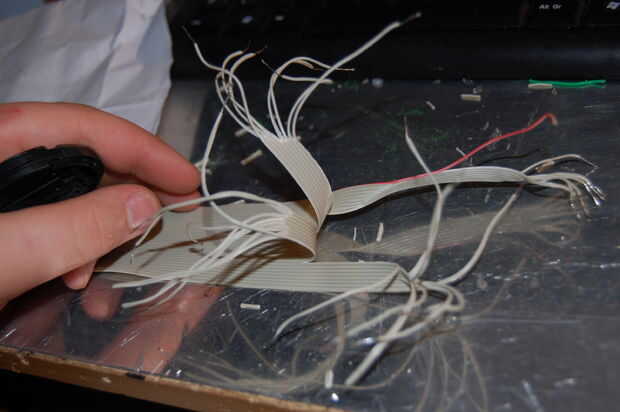

10. Si ha utilizado cable de cinta para el cable de gafas, escupir al final sin usar en secciones de 8. es decir, uno para cada chip.
11. Hilo por la ranura hecha en el recinto.
12. Tira de cada uno de los 32 cables.

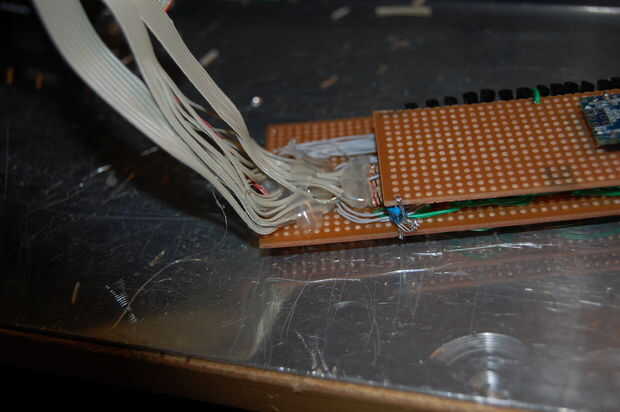

13. Insertar y soldar un cable en un momento en la sección correcta de la región de salida. (Imagen 15, la última de ellas)

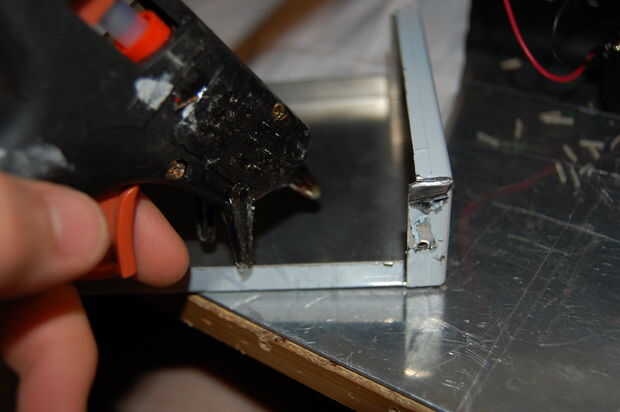

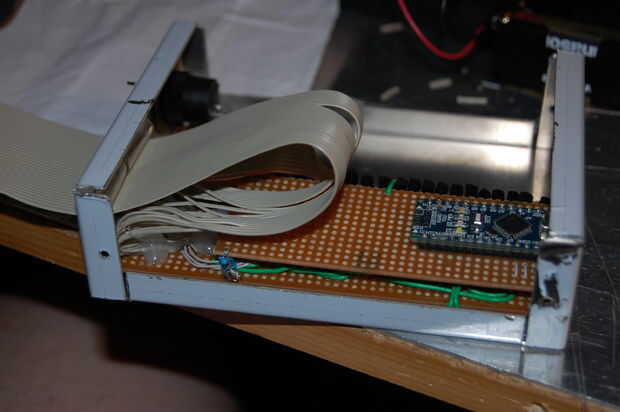

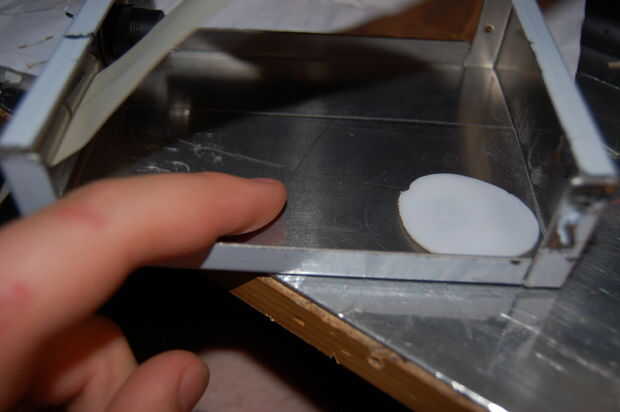

14. Inserte algunas láminas de plástico si se utiliza una caja de metal y tack y el conductor en el lugar con algunos pegamento caliente del derretimiento. (Imagen 12 y 13)

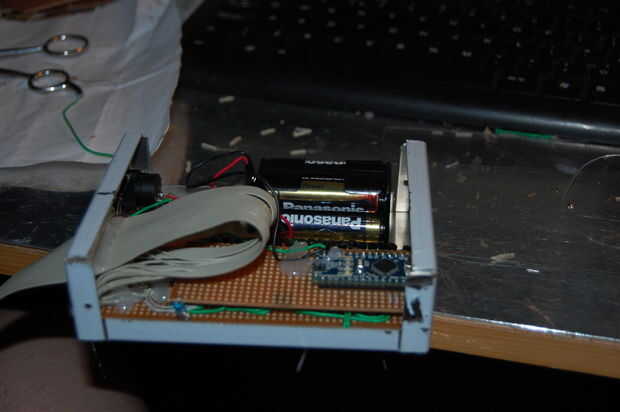

15. Pegue el soporte de la batería en su lugar con pegamento caliente del derretimiento
16. Suelde el cable negro del portapilas a GND de arduino

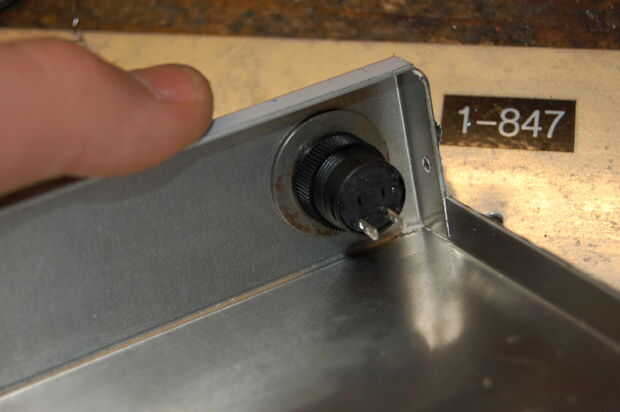

17. Coloque el interruptor de encendido.
18. Soldar un cable desde el VIN en el arduino al interruptor.
19. Suelde el cable rojo del soporte de la batería al interruptor
20. Algunas pilas y prueba a ver si se ilumina el arduino. Si tiene el arduino no enciende Revise su cableado.
