Matriz LED gafas: Primer prototipo (5 / 15 paso)

Paso 5: Para soldar los LEDs: filas de cátodo y ánodo columnas

ADVERTENCIA: Trabajar en un espacio bien ventilado, con protección para los ojos al soldar los LEDs como el superglue emite un vapor tóxico.

Filas del cátodo:

1. Tira de algunos hilos multi-hilo para revelar las hebras individuales de alambre. Necesita 8 de estos filamentos y deben ser aproximadamente 7 pulgadas de largo.

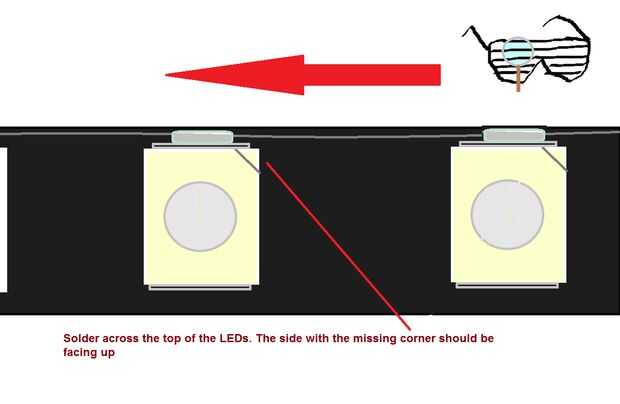

2. A partir de la fila superior con el LED más lejano a la derecha como se miran tomar un filamento individual del alambre y soldar al cátodo (empotrada en la esquina).
3. Este alambre a lo largo de los cátodos de los LED en esa fila determinada de la soldadura y dejar cualquier exceso de cable conectado. (Imagen 1)
4. Repetir este proceso para las 2 a continuación filas y debe dejarse con 5 más filas con una separación entre la nariz del usuario.
5. Repita los pasos 2 y 3 para las filas siguientes 5 pero esta vez corta el cable sobrante al llegar al hueco de la nariz y guardar para más adelante.
6. Las filas de la parte 5 inferior requieren un puente eléctrico a todo el hueco de la nariz utilizando cable aislado. Utilicé cable IDE como los conductores individuales son aislados y flexibles. Cuando cerrar la brecha sigue la forma de la nariz cortar lo contrario no pueden ser usados.
7. Utilice el cable sobrante que previamente había cortado y puesto a un lado, para seguir conectando los cátodos de los LEDs en esa fila.

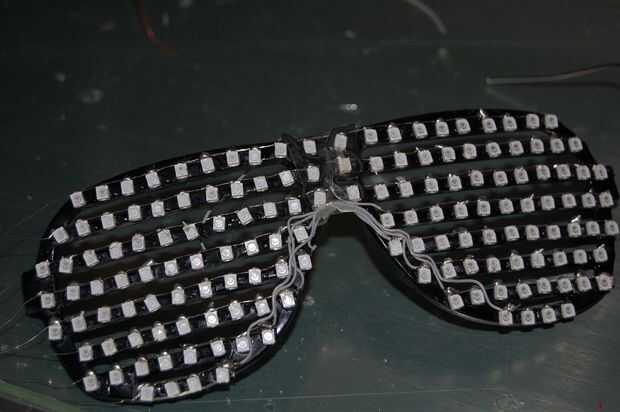

8. Revise las conexiones para los errores. (Imagen 2)

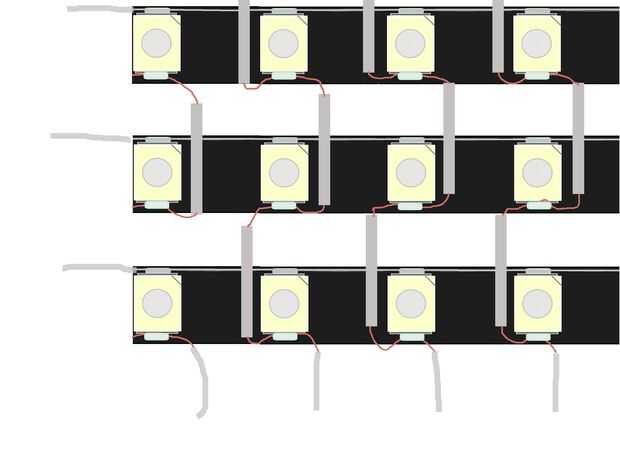

Ahora es el momento para la soldadura de los ánodos para crear 24 columnas de ánodos. Una vez más sigue estos pasos y utilizar los diagramas y fotos para ayudarle:

1. Tome un cable IDE, separar los cables de 24, cada 7 pulgadas de largo.
2. Tira de un extremo de los cables de 24 pulgadas ~ 1. (imagen 3)

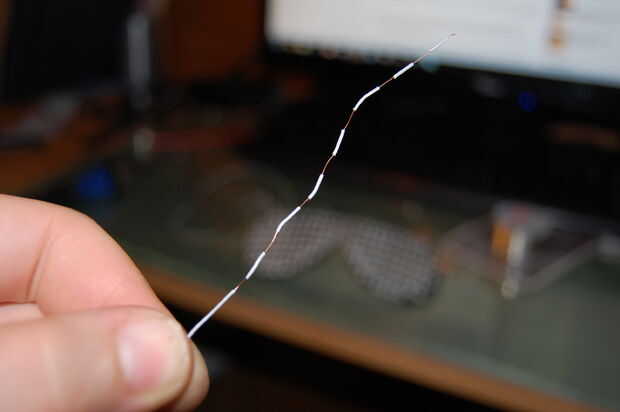

3. Pedazos de tira un N más de aislamiento, donde N es 1 menos que el número de LEDs en esa columna particular. Cada pieza de aislamiento debe ser de 0,25 pulgadas de largo. Recuerde mantener en la cadena de cable. (imagen 4)

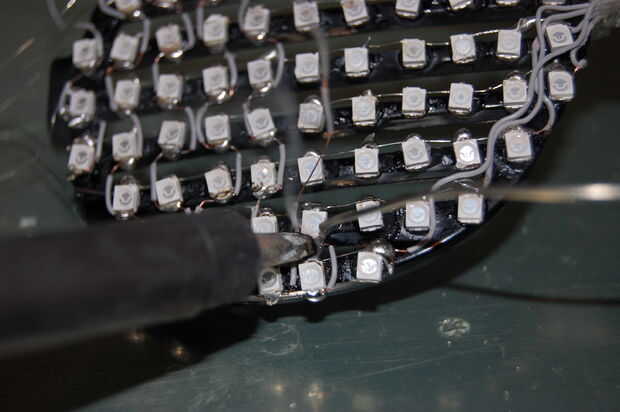

4. Suelde el cable hacia el ánodo (el lado opuesto el uno con la punta ahuecada) de la parte inferior LED de esa columna. (imagen 5)

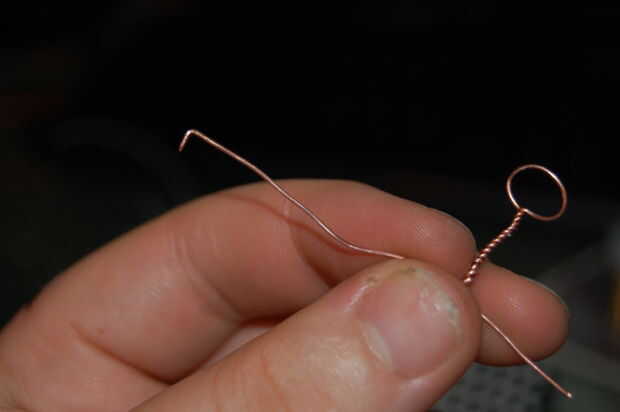

5. Para ayudarle en el siguiente paso doble un trozo rígido de alambre más o menos con se muestra en la imagen 6.

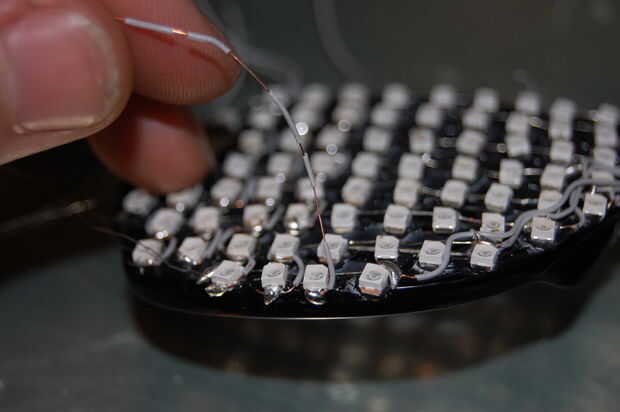

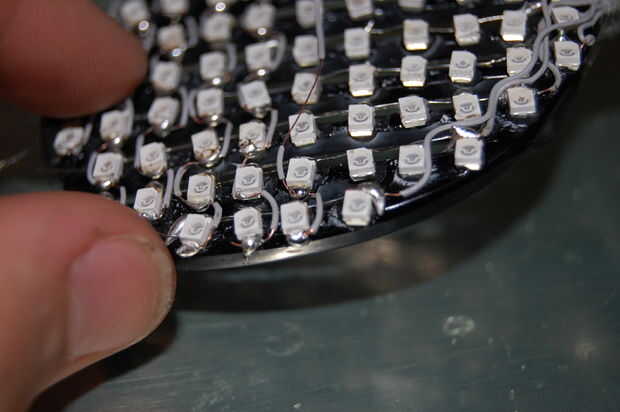

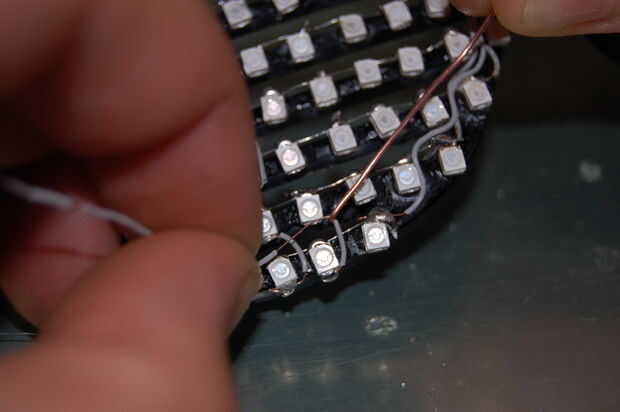

6. Utilice la herramienta que acaba de hacer doblar el resto del alambre alrededor de los otros LED, soldar cada uno a medida que avanza. (imágenes 7,8,9)
7. Revise las conexiones para los errores. Debería verse como imagen 10.
