Matriz LED proyecto usando cambio de micro registro y pic16f628a (1 / 8 paso)

Paso 1: construcción de matriz de led

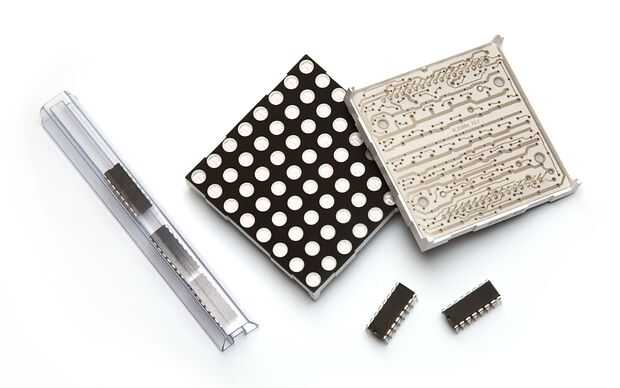

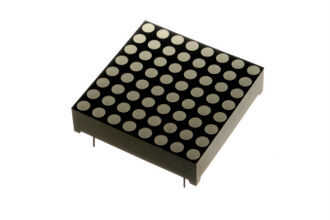

ledmatrix se muestra en fotos
a luz aspecfic led aplicamos lógica high(1) a lógica cero a cátodo y ánodo
para que hacer ánodo como origen de datos y el cátodo como exploración (cátodo de aspecfic columna activa) así que nos conectamos anodes(rows) portb y cátodos registro LSN y cambio
Esto discutimos más adelante
