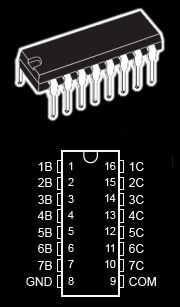

Paso 3: ULN 2803 ic
Descripción:

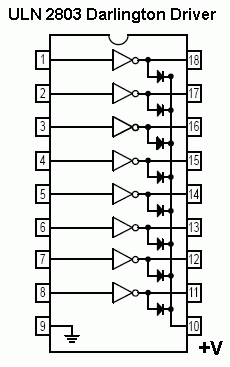

Array de Darlington NPN de ocho canales utiliza para redes de la lógica de interfaz (es decir, el microcontrolador) para dispositivos de alto voltaje, alta corriente como lámparas, relevadores y solenoides. El ULN2803A es capaz de controlar 500 mA en un solo canal, hasta 250 mA por canal con cuatro canales activa y 125 mA con los ocho canales activos. ULN2803A salidas usan abrazadera diodos de supresión de transitorio para proteger circuitos de microcontroladores de bajo consumo.
En este proyecto utilizamos LSN para fregadero corriente de leds porque registro de cambio no puede hundirse tan corriente.

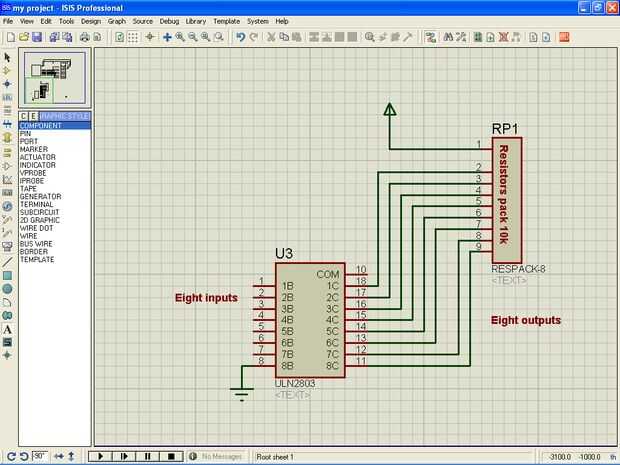

LSN es de ocho canales npn transistor darlington con colector abierto para resistencia (10k o 1 k) debe estar conectado al colector y luego a vcc.
ULN actúa como inversor al mismo tiempo y abuffer por lo que debemos tener en cuenta con cuidado ya que nuestro código se invierte también.
En términos eléctricos, el ULN2803 utiliza la señal de bajo nivel (TTL) para encender / apagar la señal de tensión mayor en el lado de salida.
Nota:
LSN es ic no tiene terminal en nuestro caso pin común no conectar a vcc a tierra sólo de vcc. común está conectado en el caso de motores que tienen back emf en bobinas de conducción.
