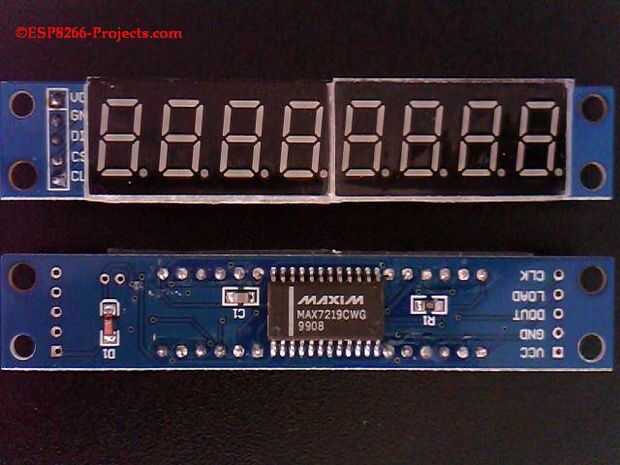

MAX7219 - controlador del módulo de exhibición de LED de 8 dígitos para ESP8266 (1 / 5 paso)

Paso 1: Descripción

El MAX7219 son compacto, serie entrada/salida común-cátodo
Mostrar controladores de interfaz de microprocesadores (µPs) para displays de LED numéricos de 7 segmentos de hasta 8 dígitos, gráfico de barras muestra o 64 LEDs individuales. Incluido en el chip es un decodificador de BCD código B, circuitos de análisis multiplex, segmento y el número de conductores y un 8 x 8 RAM estática que almacena cada dígito. Sólo una resistencia externa es necesaria para establecer el segmento actual de todos los LEDs.

Una cómoda interfaz serial de 4 hilos se conecta a todos común µPs individuo dígitos pueden abordarse y actualizados sin reescribir toda la visualización. El MAX7219 también permiten al usuario seleccionar código B descifrar o decodificar no para cada dígito.

Los dispositivos incluyen un modo de baja potencia apagado de 150µA, control de brillo digital y analógica, un registro de límite de exploración que permite al usuario Mostrar de 1 a 8 dígitos y un modo de prueba de que las fuerzas de todos los LEDs.
