MAX7219 - controlador del módulo de exhibición de LED de 8 dígitos para ESP8266 (2 / 5 paso)

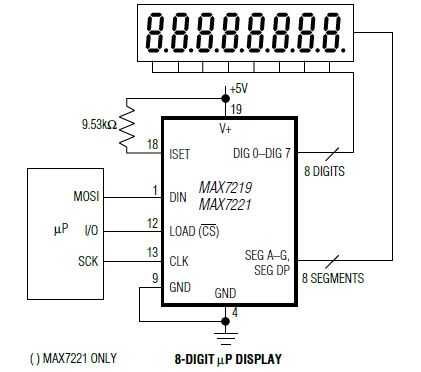

Paso 2: Principales características y circuito de aplicación

  • Interfaz Serial de 10MHz
  • Segmento individual de LED Control
  • Selección de dígitos descifrar/No-Decode
  • 150µA baja potencia apagado (datos retenidos)
  • Control de brillo digital y analógico
  • Cubierto al encender pantalla
  • Unidad de exhibición de LED de cátodo común
  • DIP de 24 pines y los paquetes que

Este es un dispositivo de funcionamiento 5V. Si necesita ejecutar en el libro a 3,3 v nivel lógico se le
necesidad de utilizar una palanca de cambios de nivel.

En la práctica, como se verá a continuación, puede probar y ejecutar directamente, un poco fuera de las especificaciones.

Como MAX7219 alto nivel de lógica es de 3.5V... bueno... parece que está trabajando bastante bien también de esta manera, en 48 horas de no funcionamiento continuo congelar ni comportamiento extraño:)

Para más detalles, véase MAX7219 Datasheet

Para un segmento parpadea o 3V nativa verdadera operación, mirar el datasheet MAX6951recomiendo.
