Maxima (wxMaxima) - sistema de álgebra libre (CAS). (4 / 8 paso)

Paso 4: trazar

wxMaxima es capaz de trazar gráficos 2D y 3D también. Parece un poco difícil de imaginar un análisis de la función sin ningún argumento en absoluto. Maxima está bien preparada para dicho análisis y para el trazado de prácticamente cualquier tipo de operaciones. Comandos básicos para el trazado son plot2d y plot3d (en Linux wxMaxima utiliza Gnuplot para el trazado en una ventana separada, usando wxplot2d y wxplot3d respectivamente, hace que los gráficos aparezcan dentro de la ventana de wxMaxima, pero algunas funcionalidades extra, por ejemplo que gnuplot presenta valores señalados por el cursor del ratón. [2] es un Comentario: "cuando se llama a la norma de trazado rutinas plot2d plot3d, draw2d, draw3d, etc., una ventana de salida de Gnuplot que contiene el gráfico se saltan. Continuar trabajando con la Maxima no es posible hasta que la ventana se cierra otra vez. ". En linux Ubuntu 11.04 con wxMaxima 0.8.5 fue posible hacer un gráfico en una ventana independiente y trabajar con Maxima, sin cerrar la ventana de Gnuplot.)

Un diagrama simple de la función seno es como sigue:
wxplot2d (% i15) (Sen (x), [x, -% pi, pi %]) $
(% t15) {{sinX.png, fi g. 1}}
Los argumentos de comando de wxplot2d son: expresión, aquí Sen (x), una lista que contiene: la variable y los límites, [x, -% pi, pi] (% pi soportes para π).

Trazado con escala logarítmica (% i16 - parcela regular, % i17 - con escala logarítmica):

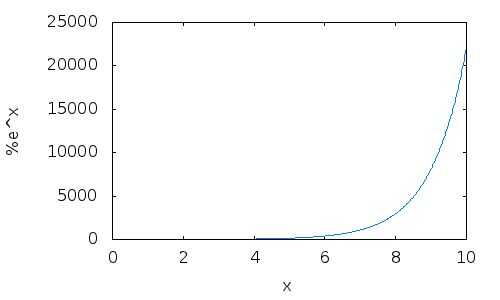

(%I16) wxplot2d(exp(x), [x, 0, 10]);
(% t17) {{expXPlainPlot.png, Fig. 2}} < %e soportes para e >
(% o17)

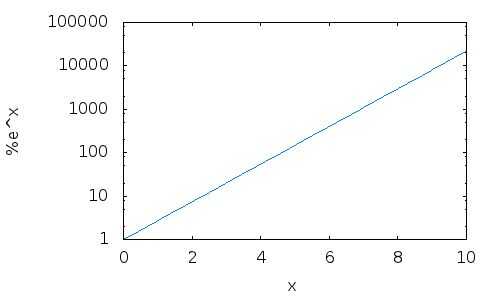

(%i17) wxplot2d(exp(x), [x, 0, 10], [logía]);
(% t18) {{expXLogScale.png, Fig. 3}}
(% o18)

Trazar valores discretos:

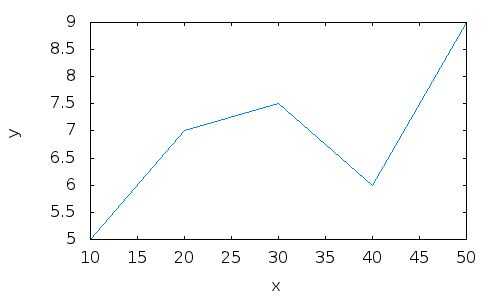

(% i18) wxplot2d ([discretos, [10, 20, 30, 40, 50], [5, 7, 7.5, 6, 9]]);
(% t19) {{discreteValues.png, Fig. 4}}
(o19%)

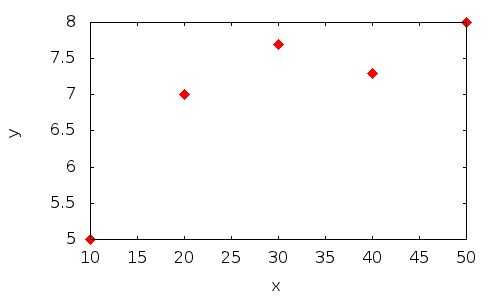

(% i19) wxplot2d ([discretos, 10, 5] [20, 7], [30, 7.7] [40, 7.3] [50, 8], [estilo, puntos] [point_type, diamante], [color, rojo]);
(% t20) {{discreteValuesPoints.png, Fig. 5}}
(o20%)

Thera son diagramas paramétricos posibles (como la descripción fue omitida puede consultar ayuda Maxima o [2]).
