Paso 3: Conexión de sensores con microcontroladores

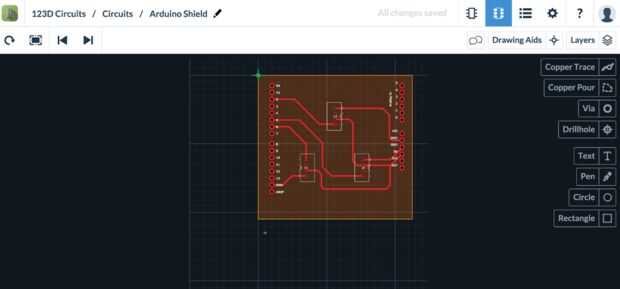

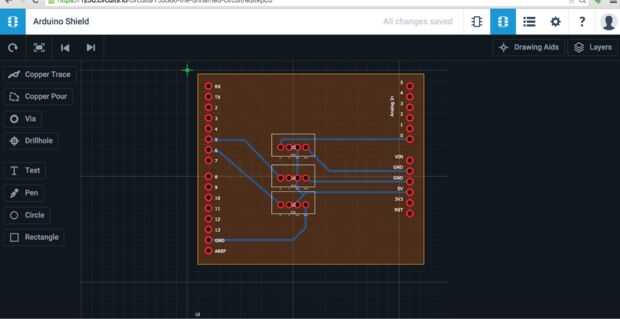

Solía circuito 123D (https://123d.circuits.io/) diseño de un protector del sensor para instalar en el Arduino Yun (ver foto 1 y 2). Para utilizar los sensores de tres grove, diseñé un escudo con tres cabezales para mi tres sensores para conectarse. Busque aquí mis esquemas (https://123d.circuits.io/circuits/753386-arduino-s...) y vista de PCB (https://123d.circuits.io/circuits/753386-arduino-s...).

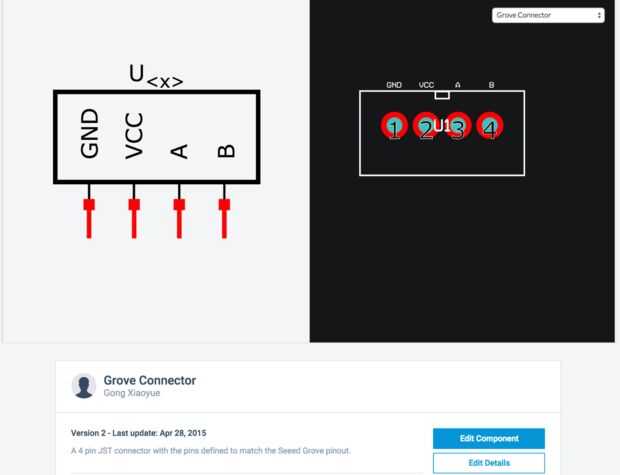

Otro problema fue que había sólo un tipo de parte de conector de grove en circuitos 123D y era demasiado pequeño. I había bifurcada parte grove conector original y había hecho los agujeros más grandes y ajustar el tamaño de los pads para garantizar conexiones seguras. Ahora hay una parte llamada "Grove conector" bajo mi nombre (ver cuadro 3). Si el lector quisiera hacer una placa PCB para conectar sensores y Arduino Yun, no dude de utilizar esta parte del conector de grove.
Haga clic en "+ componente" botón en la esquina superior derecha de la interfaz de circuitos 123D. Haga clic en "Todos los componentes" en el panel que aparece. Tipo de conector"Grove". Haga clic en opciones y leer la descripción de las nuevas páginas sobre los componentes. Compruebe el componente (https://123d.circuits.io/components/762245). También puede diseñar sus propias piezas y dejar que otras personas use en circuitos 123D!
Hice el tablero del PWB con la máquina del fabricante de PCB en el laboratorio de arte interactivo de medios de Shanghai de la Universidad de Nueva York. Puede encontrar opciones en línea de bajo coste de prototipos PCB si no tienes acceso a un PCB de la máquina.

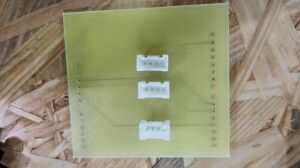

Después de tener listo mi tablero del PWB, soldado la arboleda conector encabezados y cabeceras de arduino sobre el tablero (ver cuadro 4).

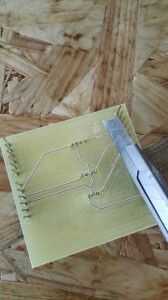

Si has cometido un error en el diseño de la placa PCB, siempre hay una manera de solucionarlo. Para cambiar una conexión en la placa PCB impresa, puede utilizar un cuchillo para cortar la conexión anterior y hacer una nueva conexión por soldadura un cable entre los dos puntos (ver cuadro 5).
Cuando todo está preparado, conecte los sensores en las cabeceras asignadas diseñados para ellos.
