Paso 8: modelado 3D y diseño de las campanas de las Islas Eolias
Las campanas de las Islas Eolias son conjuntos de sensores conectados a los micro-controladores. Estos conjuntos son
camuflado como decoraciones lindos "(campanas de eólicas") que se cuelgan en diferentes habitaciones de su apartamento.
Hice varios modelos de campanas de la eólicas, utilizando diferentes softwares.

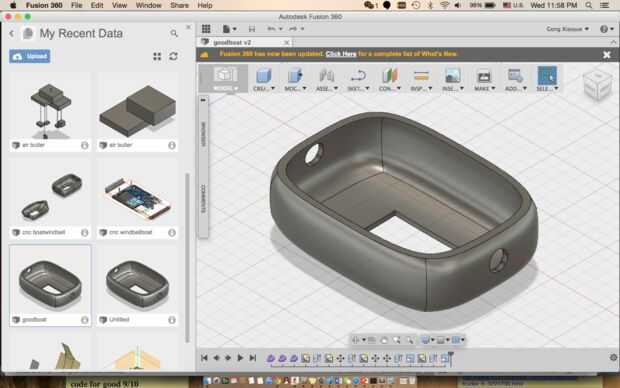

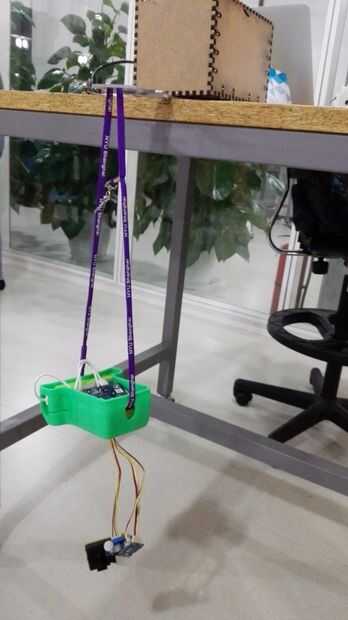

Ver el modelo que hice con Fusion360 (ver imagen 1). 3D imprimí el diseño con un UP! Impresora 3D en el laboratorio IMA (véase cuadro 2).

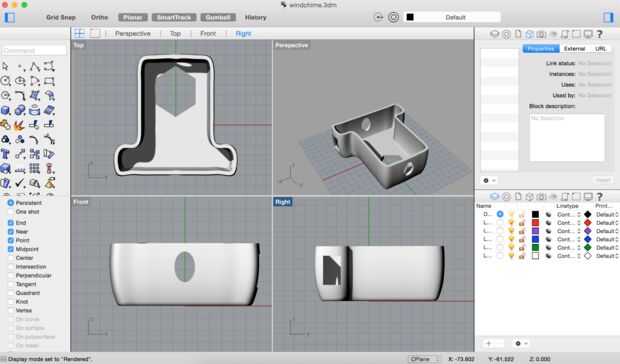

Ver el modelo que hice con Rhinoceros (véase cuadro 3). 3D también imprimí el diseño con el mismo! Impresoras 3D en el laboratorio IMA (véase cuadro 4).
El diseño de las campanas de las Islas Eolias, hay varios factores claves a recordar.
1. deja agujeros en la parte inferior para pasar los cables del sensor. Los orificios no necesitan ser tan grandes como los sensores, pero cada uno de ellos debe ser más grande que el encabezado de los sensores.
2. Mida las dimensiones y dejar un espacio extra de modo que nuestro Arduino Yun con sensores definiteyly.
3. deja espacio o agujero extra en el lado de fuente de energía o de energía portátil.
4. deje pequeños agujeros en los lados para ir aunque las cadenas.
