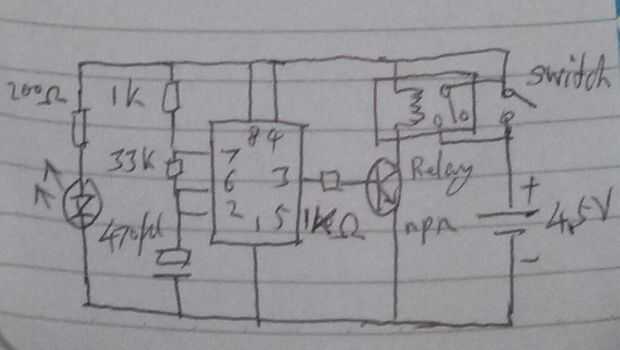

Paso 1: El circuito
1. luz del LED
-LED en serie con una resistencia de 200 ohm
2. temporizador de 555
-1k, 33 k resistencias y condensador de 470uf volverá a tierra el pin 3 durante 10 segundos
3. relé
-Cuando el pin 3 es baja, transistor encenderá el relé tan cerca y circuito está en
-Cuando el pin 3 es alta, el transistor se apaga
-por lo tanto el relé se abrirá y circuito está apagado
La lógica del flujo es como esto:
-Cuando usted presiona el botón para encender el circuito, el LED está encendido y temporizador está en
-incluso cuando usted suelte el botón, como el temporizador está en, el relé permanece cerca para que la electricidad pasa a través de relé para el LED
-Cuando el temporizador está apagado, losts relé alimentación relé está abierto y el circuito esté desconectado de la batería
-LED es entonces de
