Mbed para robot (2 / 6 paso)

Paso 2: Diseño de circuitos

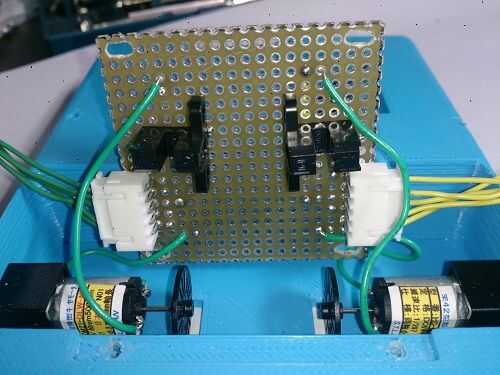

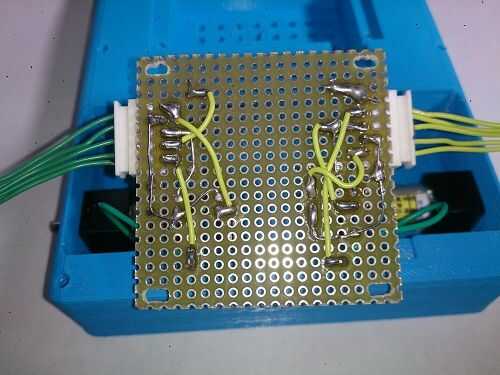

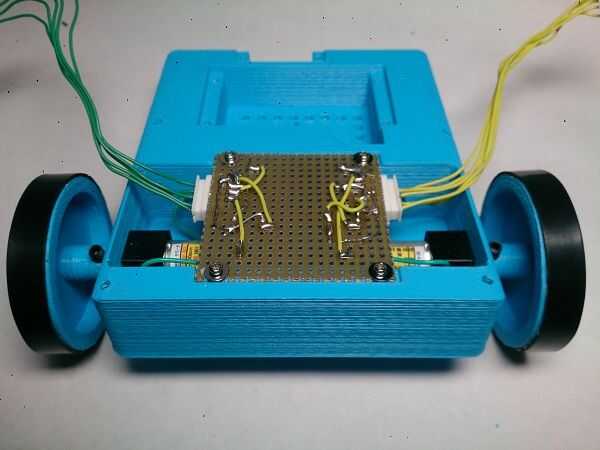

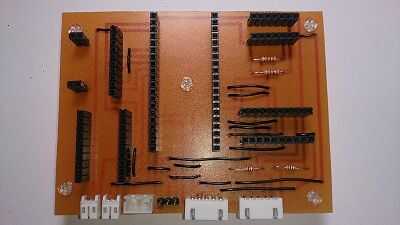

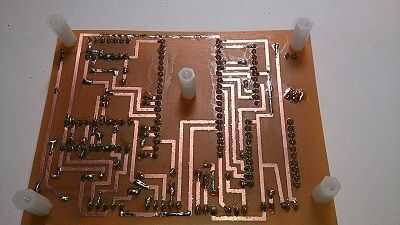

Hice dos circuitos. Uno es para el control de todo. El otro es una cosa para fijar sensor de foto.

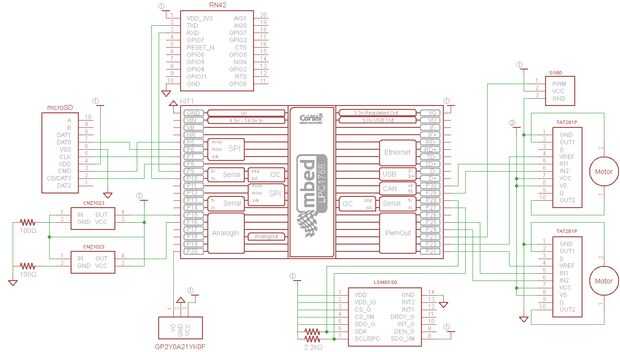

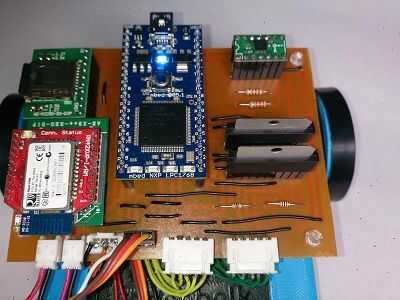

Estos circuitos son mbed para usados, módulo bluetooth, sensor de 9 ejes, motordirver (TA7291) y algunos conectores.

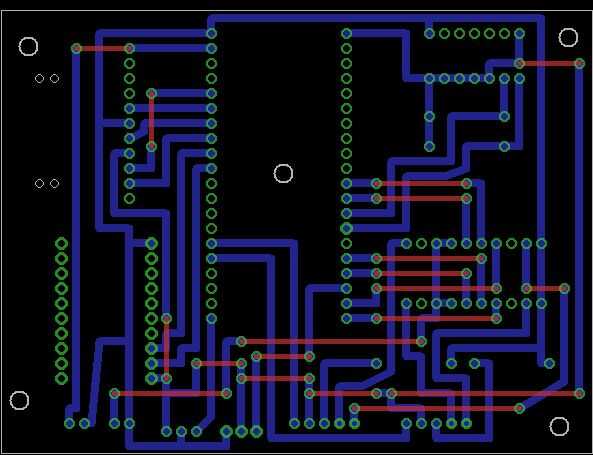

Usé el eagle para el diseño de este circuito.
