Paso 4: Mecánica de Meshmixing detalles

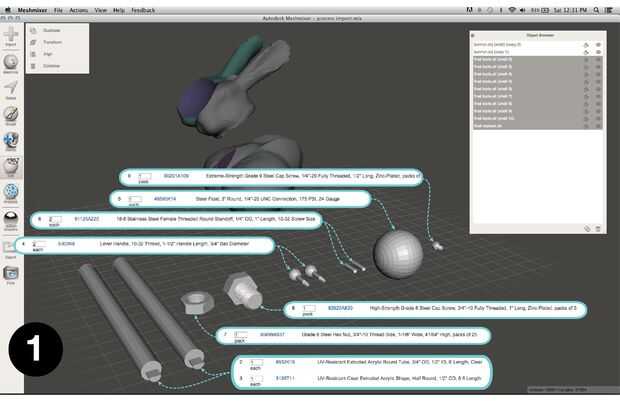

Me ha importado mi selección de piezas de Mcmaster y pueda empezar a integrar y embutido en el conejo.

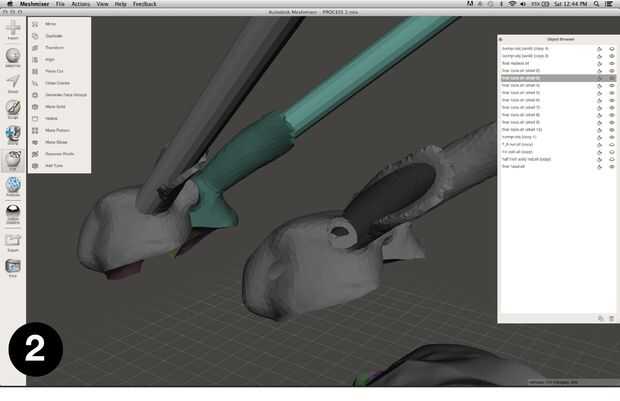

1. 'diferencia booleana' el tubo que albergará una luz LED y tiras de las orejas. Este se compone de un 3/4" OD tubo acrílico alrededor de un 1/2" blanco acrílico semi circular que se enchufe en la cabeza y recibir la tira de LED claro.

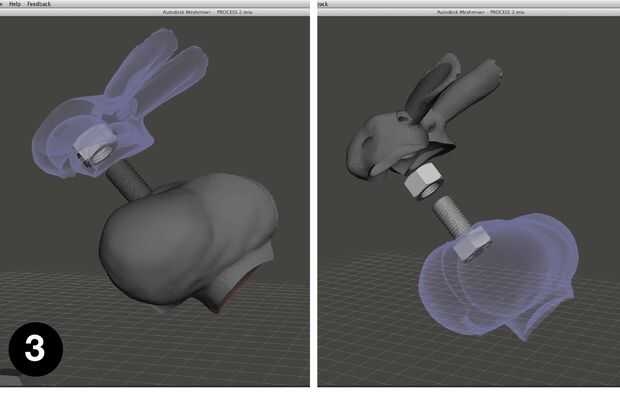

2. la cabeza y 2 mitades del cuerpo serán reconectadas por un detalle del tornillo. Utilicé una tuerca de rosca de 3/4"-10 y perno - tuerca de la integrada en la parte inferior de la cabeza y el perno en el cuerpo.

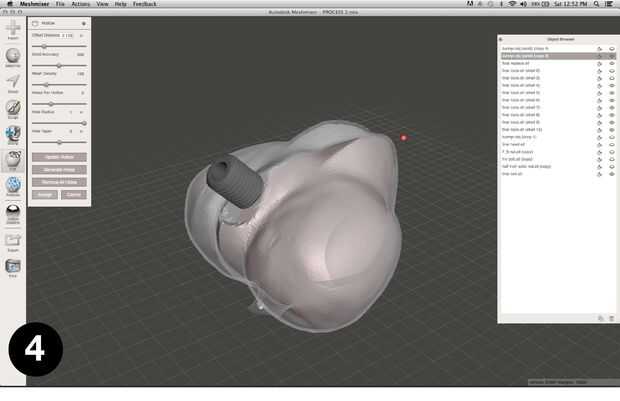

3. a continuación era comenzar el proceso de separación del cuerpo. Spliting y ahuecamiento de la masa del cuerpo hará mucho más fácil y económico para impresión 3d. Yo ahuecada con un grosor de 1/8"

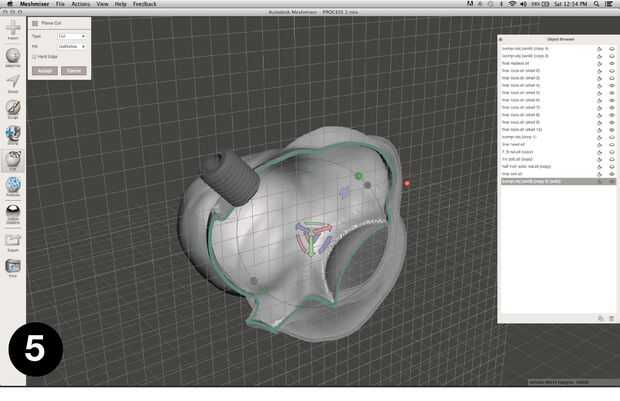

4. a continuación preformado un plano de corte' y procedió a trabajar con sólo la mitad. Puesto que va a ser simétrico, sólo lo espejo al final para ahorrar tiempo.

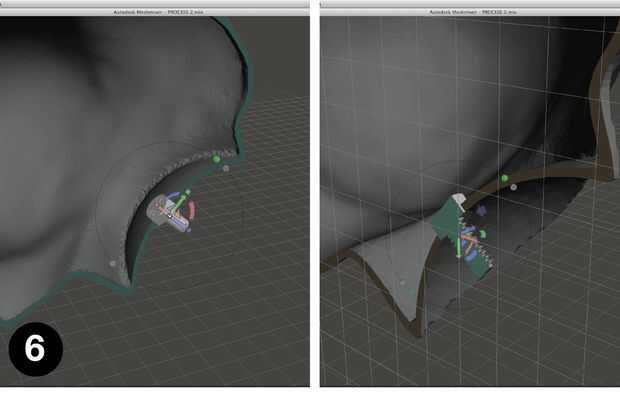

5. la bola de acero será realmente un flotador metálico con conexión roscada. Integrado un perno de 1/4"-20 al interior del cráter para recibir el flotador.

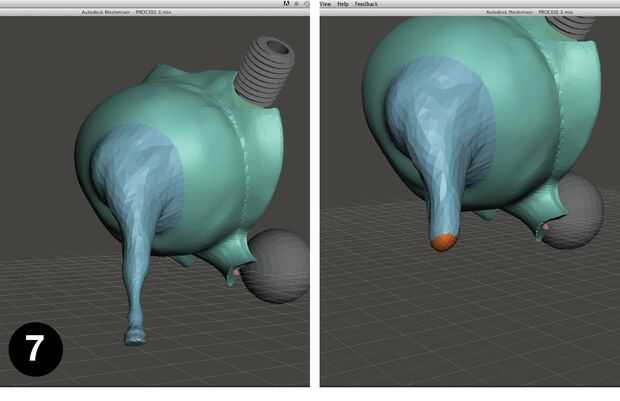

6. por último, que 'Meshmixed' una pierna sobre el cuerpo de la selección de acciones de las piernas que vienen de serie con Meshmixer Selecciona y elimina la porción del pie de la pierna - esto es donde va embutido una metal manga roscada que se conectará a una palanca que sirve como un pie.
