MDrawBot - mEggBot dibujar un huevo usando Robot de Makeblock! (Parte I) (1 / 7 paso)

Paso 1: 1. Mecanismo de elevación de pluma

Puesto que el mecanismo de elevación pluma trabaja para todas las 4 formas, comencé con esta parte.

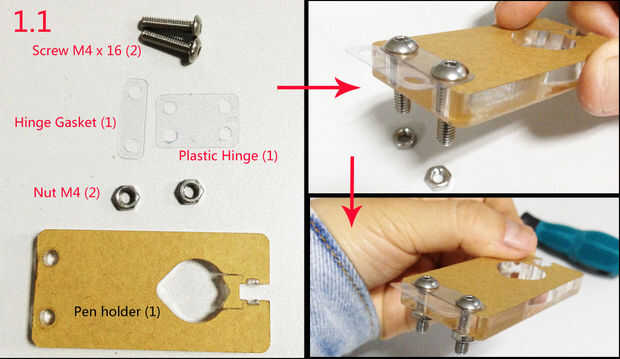

1.1) 1 x sostenedor de la pluma; 1 x rótula plástica; 1 x Junta de bisagra; 2 x tuerca m4; 1 x tornillo m4 x 16. Montan juntos como Diagrama 1.1, asegurándose de que la Junta de la bisagra se coloca sobre la rótula plástica. No atornille las tuercas demasiado apretadas (sugerencia personal)

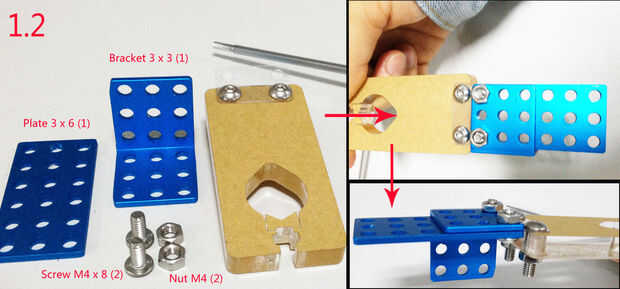

Vea el diagrama 1.2)

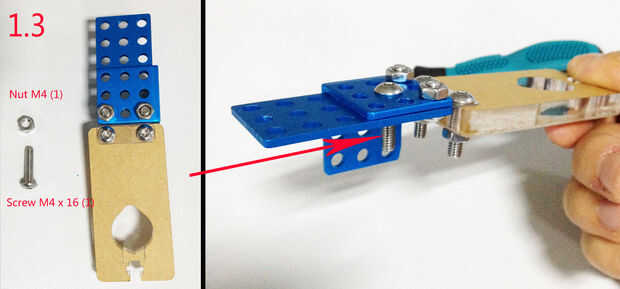

Vea el diagrama 1.3)

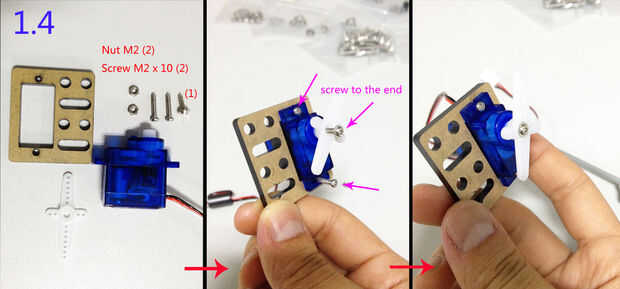

1.4) en este paso, asegúrese de que el lado largo de la pequeña "cruz blanca" está hacia arriba.

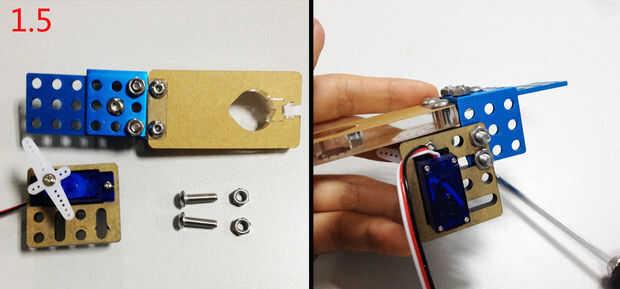

1.5) montar lo que tenemos de paso 1.3) y paso 1.4) usando 2 tornillos M4 x 14 y 2 tuerca M4.

1,6) 1 x M4 Tuerca cuadrada; 1 x tornillo M4 x 16. Hasta ahora, he terminado el mecanismo de elevación de pluma.
