Paso 3: 2 mEggBot montaje - sección uno
Se trata de un paso bastante largo... así que voy a cortar en secciones.

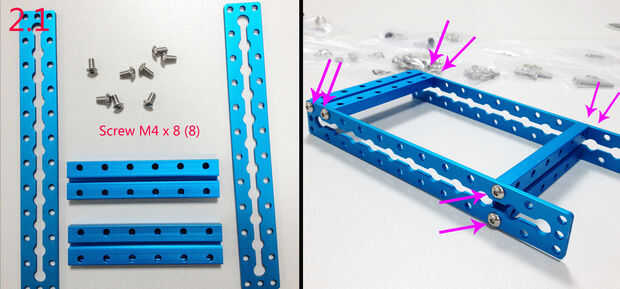

2.1) Arme la base con 8 tornillo M4 x 8

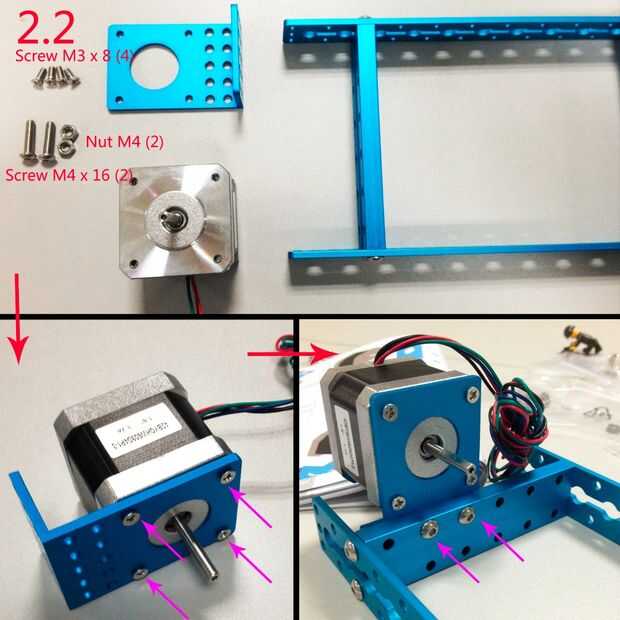

2.2) montar el 1 º motor de la base. Ya que el manual no dice que la dirección deben ser los cables, supongo que no importa.

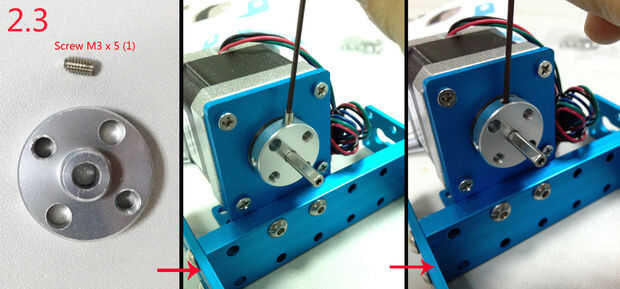

Ver 2.3) el diagrama de

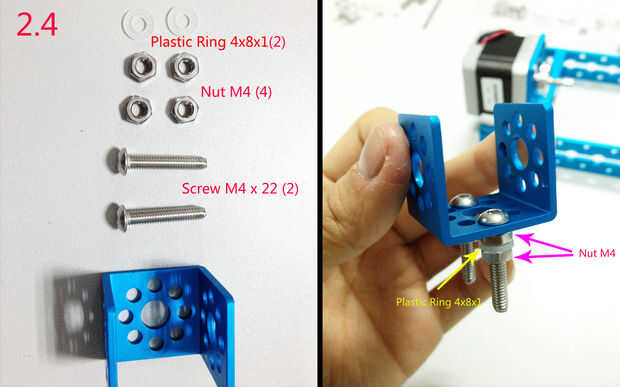

Véase 2.4) el diagrama de

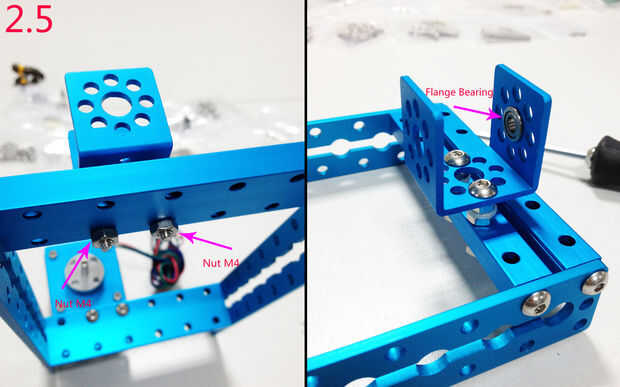

Montaje 2.5) 2.4) a la base por 2 tuerca M4. A continuación, inserte una brida del cojinete en el agujero como se muestra en la figura 2.5.

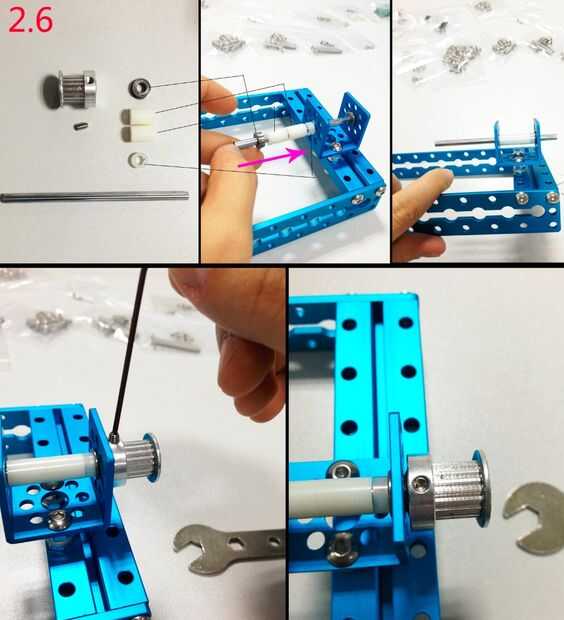

Ver 2.6) el diagrama de

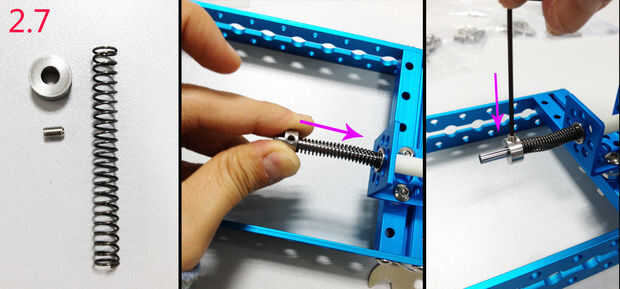

2.7) comprimir el resorte y el uso de un eje cuello sin cabeza conjunto tornillo M3 para fijar su posición.

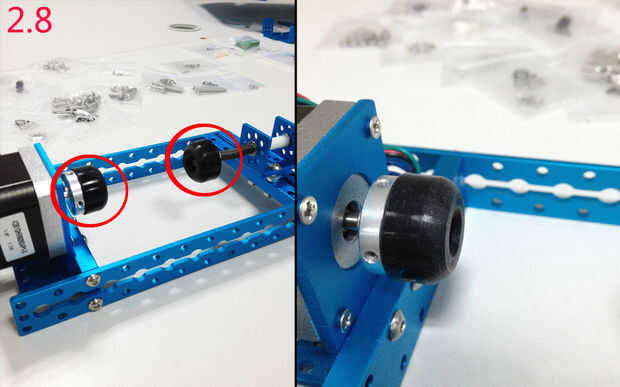

2.8) ya que es una máquina de la pintura de huevo, tiene que tener algunas protecciones para no romper el huevo.
