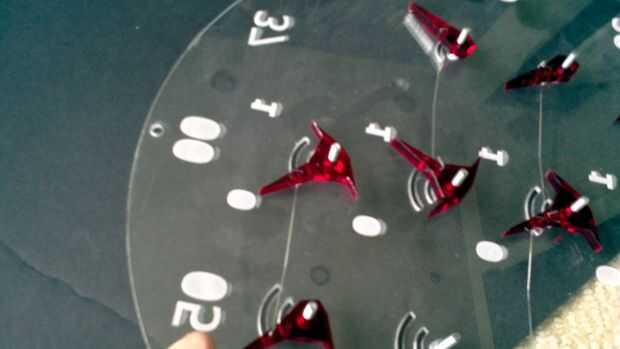

Paso 13: Construcción del reloj
El alambre piano usado es 0,5 mm que recibí de-it-center, así como los tornillos (6-32). Tengo 2,5 pulgadas tornillos y cortar a la longitud según sea necesario. Otro entonces que sólo necesita el acrílico. Usé 1/2" para las pistas y 1/8" para el resto (hojas 12 x 12).
Aquí está la lista de materiales y fuentes
Hojas de acrílico (todas cortadas de 12 "x 12" hojas de acrílico de http://www.estreetplastics.com/)
1 x 1/8 acrílico cara claro

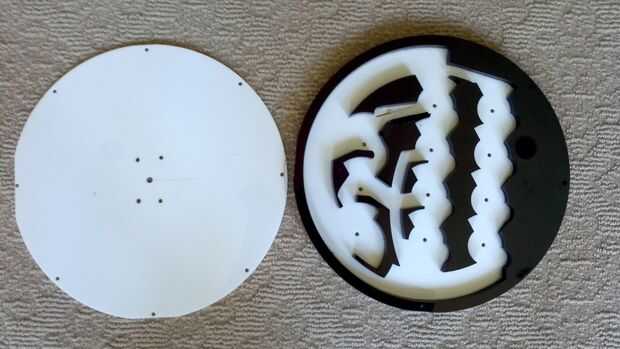

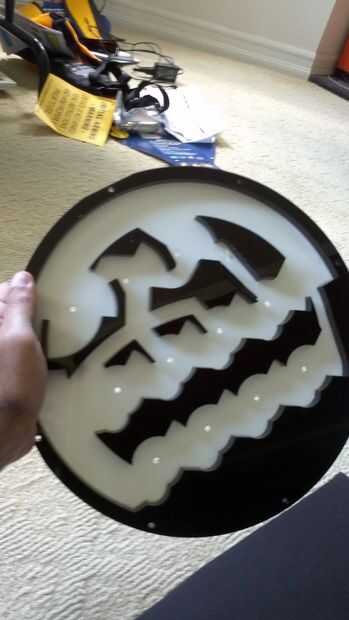

1 x pistas 1/2 acrílico negro
1 x 1/8" Base acrílico transparente/blanco dependiendo si usted quiere ver el minutero
x BackPlate 1 1/8 acrílico negro

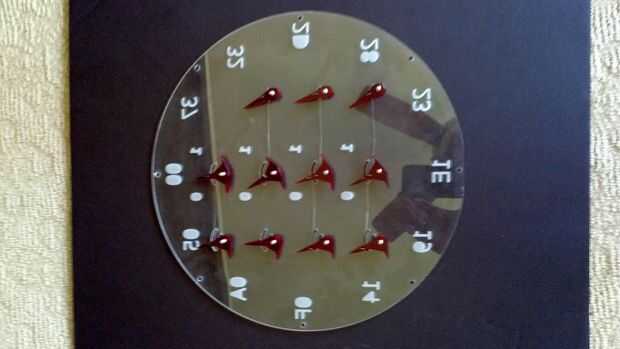

4 x T flip-flop 1/4" acrílico rojo
4 x L flip-flop 1/4" acrílico rojo (o el otro color para mostrar mejor los diferentes registros)
3 x los flip-flop 1/4" acrílico rojo (u otro color para mostrar mejor los diferentes registros)
1 x dispositivo 1/4" acrílico rojo
separador de acrílico O de 27 x 1/8"

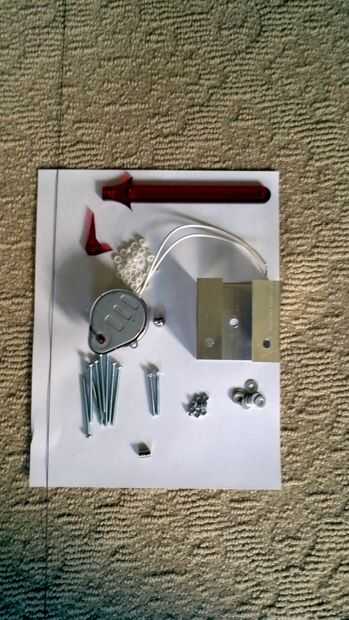

Hardware de Misc
4 x Magcraft NSN0601 1/4 de pulgada por 1/10 pulgadas de la tierra rara imanes de disco (2 go en la ranura del levantador) (de http://www.amazon.com/Magcraft-NSN0601-10-Inch-Magnets-50-Count/dp/B000E63O08/ref=sr_1_1?s=hi&ie=UTF8&qid=1334715032&sr=1-1)
10mm +-rodamiento de bolas de acero de 1mm (hacerlo centro de)

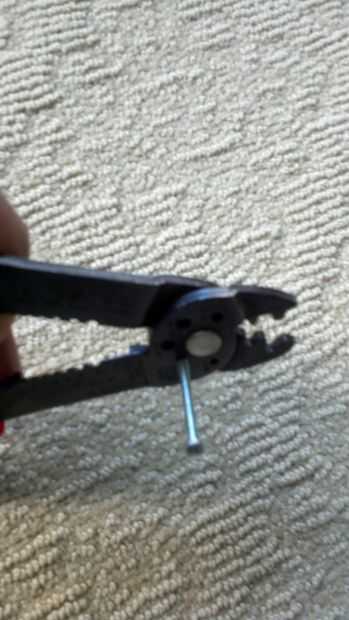

8 x 6-32 tornillos (yo corte mío a la longitud de tornillo de 2.5") de 1,3" (del centro de-it)
11 x 6-32 tornillos 0,70"(corté mina a longitud del tornillo de 2.5") (del centro de-it)
tuercas de 19 x 6-32 (del centro de-it)
alambre piano (del centro de-it) de acero de 1 x 4' x 0,5 mm.
tuercas 8 x 6-32 (para fijar el reloj entero) (del centro de-it).
2 x 6-32 tornillos avellanados para fijar el motor (del centro de-it)
1 x 1RPH motor (yo tengo la mía http://www.herbach.com/Merchant2/merchant.mv?Screen=PROD&Store_Code=HAR&Product_Code=H1-33&Category_Code=SYNCTIME aquí).

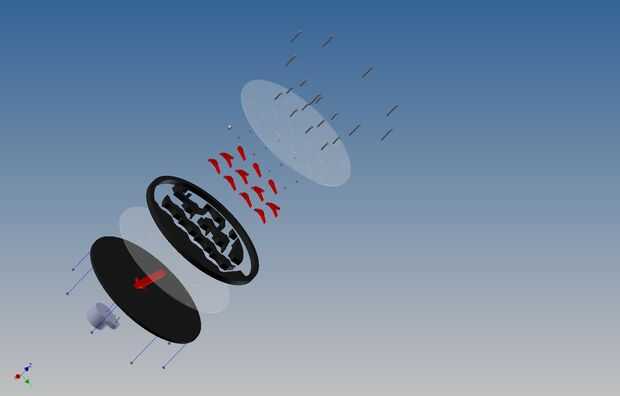

Resumen del proceso de montaje.
