Paso 1: sobre el mecanismo de

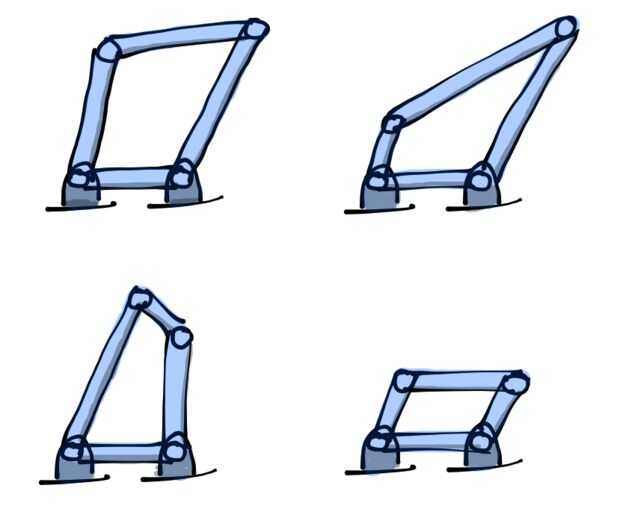

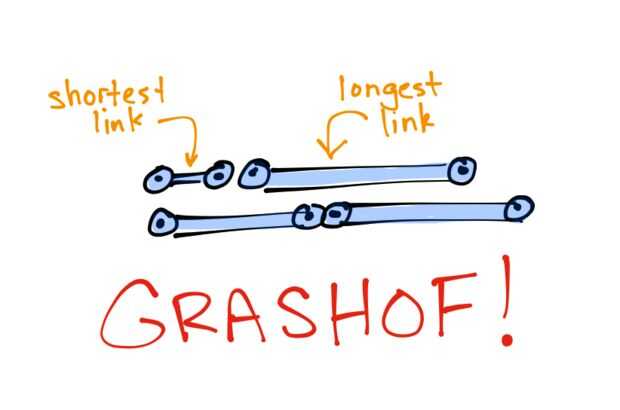

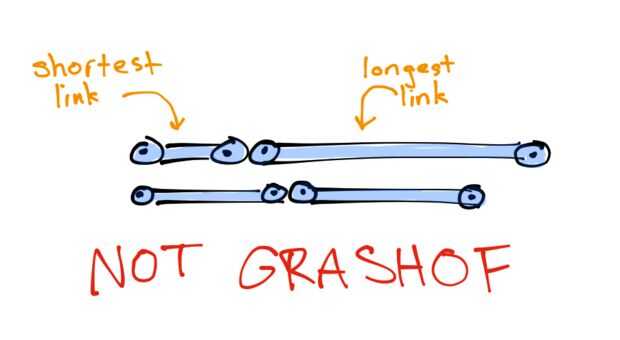

Ver mi video y fotos de cómo diferentes tipos de vínculos de cuatro barras mueven. Algunos de ellos gire continuamente, algunos alcanzan un punto de parada, y debe volver a la forma en que llegaban. Para este tipo particular de mecanismo, el motor proporciona entrada rotatoria continua y hace que todo funcione como un eje de balancín de la manivela. Esto significa que usted tendrá que prestar atención a algo que se llama la condición de Grashof. De las cuatro barras que se utiliza, el más largo y más corta combinada necesidad de ser más corto que las otras dos barras combinado. Si se cumple esta condición, el acoplamiento se llama a un acoplamiento de Grashof y va a trabajar para este diseño. (Ver fotos para ver ejemplos)

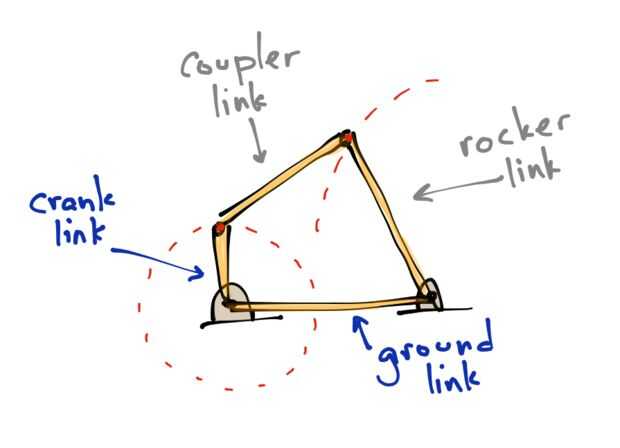

El enlace que hará girar alrededor continuamente se llama la manivela de enlace (es el más corto), el que permanece anclado en el lugar se llama el enlace de la tierra (puedes elegir que uno desea para esto y va a cambiar cómo se mueve).

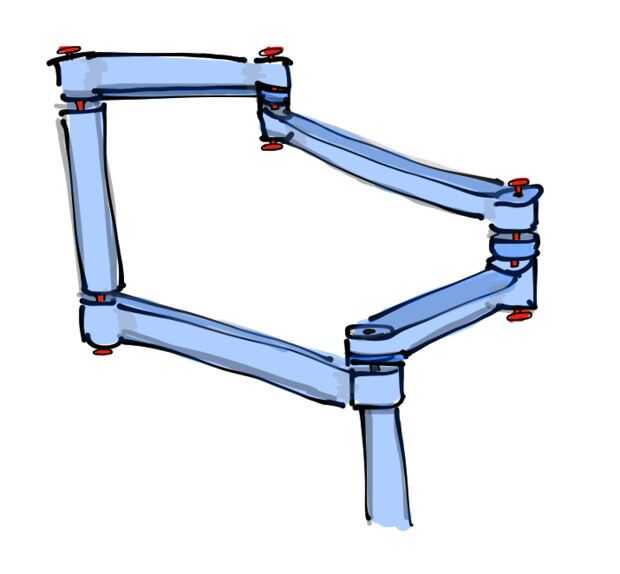

El video muestra algunas configuraciones diferentes y cómo se mueven.
