Mecanismo extra simple poca (2 / 3 paso)

Paso 2: Construcción y montaje

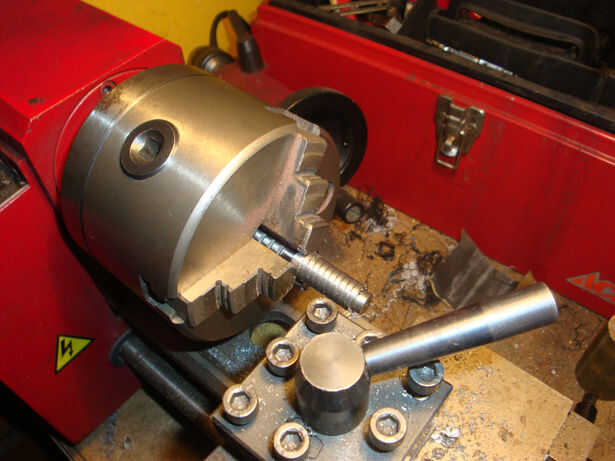

La construcción era muy fácil porque todas las piezas eran casi lo mismo. Imprimir las huellas azules para el diseño hecho en Inventor y hacer todas las piezas con una prensa del taladro, un archivo y una máquina de soldar. Para la conexión entre el motor y el mecanismo usé una combinación de tornillo sin fin y engranaje de dientes rectos. Tenía el engranaje de un viejo coche de control remoto, el tornillo sin fin que hice en el torno y el motor que lo tomé de un abrelatas porque quería un lento y potente motor eléctrico.

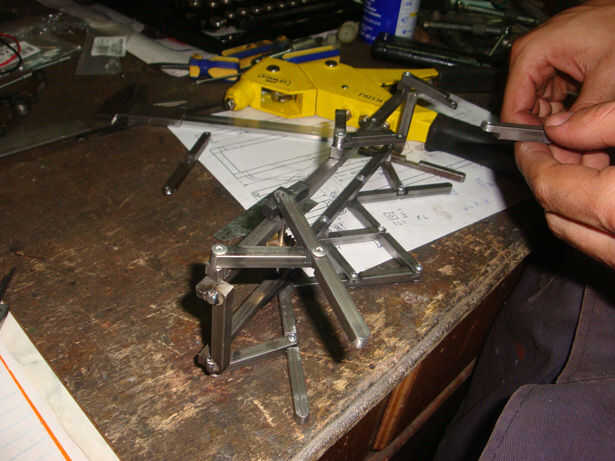

Me siento más cómodo trabajando con acero debido a mi experiencia en mecánica de precisión, es por eso utiliza una barra de acero cuadrado para hacer todas las partes.

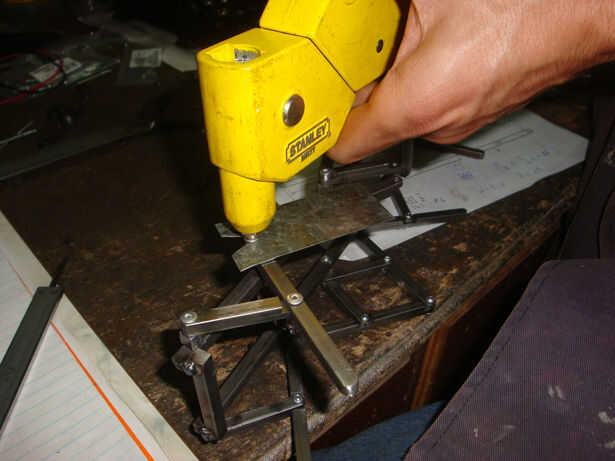

La manera más fácil pensé en realizar las conexiones entre todos los bares era con remaches. Acabo de poner un pedazo de estaño entre las piezas que quería montar, así que cuando he quitado la pieza de estaño será una brecha que permite el movimiento de las piezas.

Aquí hay un video del funcionamiento del mecanismo. Va muy lento pero le da tiempo para apreciar el complejo del movimiento y la belleza (que es lo que siento por él) tiene.
