Mecanismo pistón (Steampunk) (6 / 8 paso)

Paso 6: Determinación de tiro

Para el pistón funcione correctamente, es necesario determinar 2 cosas: la longitud de la biela y el diámetro del engranaje que se unen a. Estos trabajan juntos para determinar el tiro del pistón, o cuánto se mueve el pistón. Esto le llevará a algunas conjeturas. La biela que utilicé fue aproximadamente 2 pulgadas de largo y el equipo a 1 1/2 pulgadas.

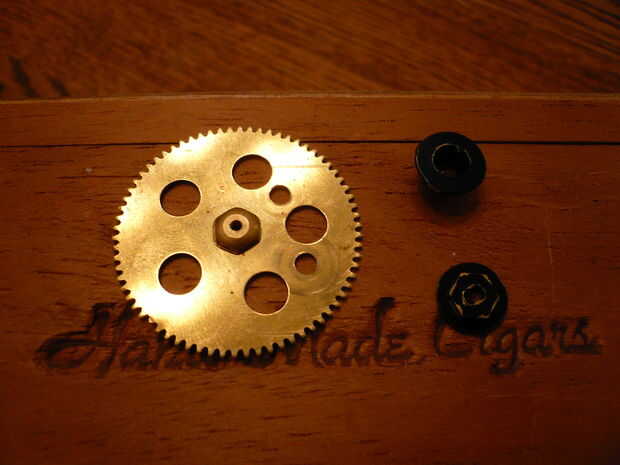

No necesariamente tienes que usar un engranaje, pero cualquier plana, rígida, redonda pieza de cobre, níquel o latón funcionará. Perfore un agujero en el centro y, usando la tuerca que sostiene las manos de la cara del reloj a la entrada, la soldadura en el centro de la placa de enclaje.

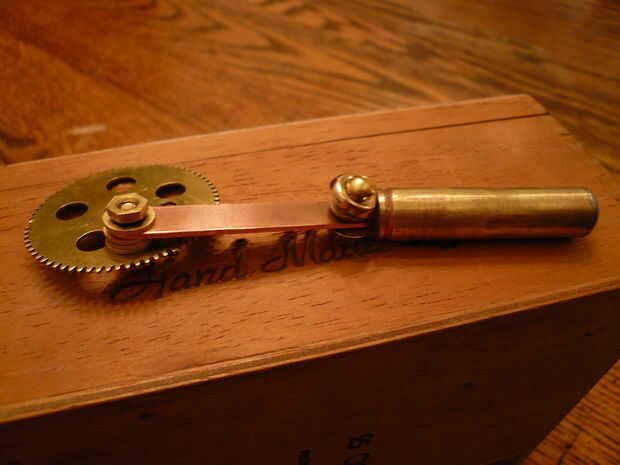

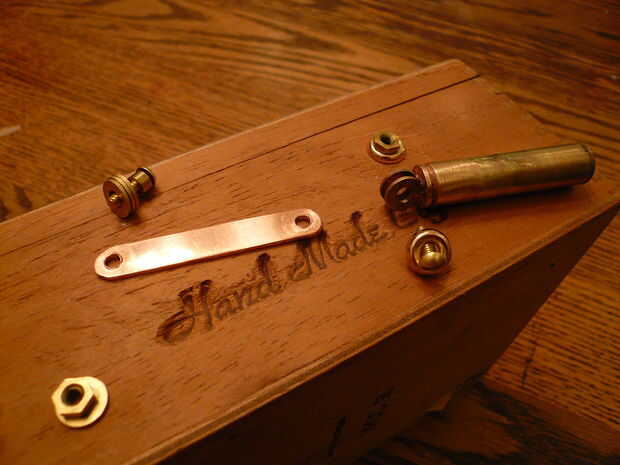

Usted puede perforar un par de orificios de prueba de la placa (dos pueden verse en la primera foto abajo) para ver cual funciona mejor. Con 2 tuercas y los pernos pequeños, conecta el pistón a la biela y la biela a la placa de enclaje. Utilice arandelas para subir la varilla de conexión por encima del nivel de la tuerca soldada para asegurar la separación. Tornillo de la placa/engranaje al post que sale de la tapa de la caja de cigarro hasta que esté firme. Sostener la cámara 416 carcasa e inserte el pistón. Aquí es donde entra el trabajo de adivinar: Utilice la tecla para el acero del resorte del viento ligeramente, a continuación, mueva la cámara 416 alrededor para encontrar un lugar donde el bombas de émbolo constantemente hacia adelante y hacia atrás con la menor resistencia. Esto va a determinar la mejor colocación para el soporte de montaje.
