Paso 16: Transferir movimiento a ejes no paralelos
Utilizando algunas de las ideas de los mecanismos utilizados para invertir la rotación de las poleas, podemos transmitir la rotación desde un eje a un eje perpendicular. Como los mecanismos de rotación de la inversión, cadena no puede utilizarse en cualquiera de estos mecanismos porque la cadena no es flexible en la dirección hacia los lados.

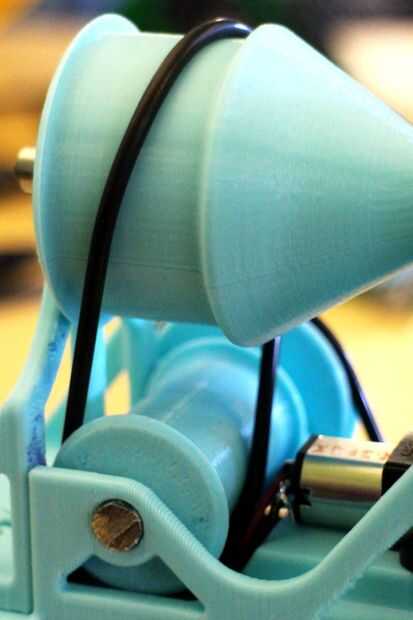

a un eje en el mismo plano: Si desea utilizar un sistema de poleas para transmitir la rotación desde un eje motriz al otro eje en el mismo plano, usted necesitará alrededor de dos poleas de la correa de alimentación y en la polea que desea manejar. Las poleas permiten básicamente el cinturón para "doblar" en un ángulo dado para llegar a la polea conducida en el otro lado. Este sistema puede trabajar con la mayoría de los cinturones y cable, aunque no va a funcionar con poleas de correa de distribución porque no son muy gruesas, y los rodillos en contacto con el lado de la correa.

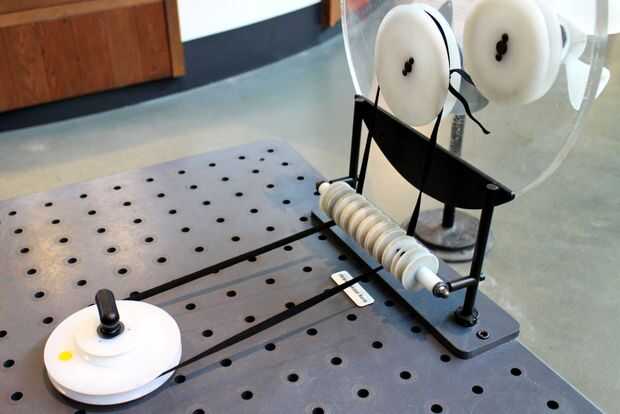

a un eje en un plano diferente: Para transmitir el giro a un eje en un plano diferente, todo lo que tienes que hacer es torcer la correa! Esto requiere más poleas, para dar el espacio de banda para envolver alrededor, como el cinturón puede ir y dejar el contacto con la polea en un ángulo. Esto significa que las correas dentadas son inadecuadas para el uso en este tipo de mecanismo, porque requieren engranando con los dientes de las poleas de la correa de distribución.
