Paso 1: Dibujar su diseño
Usted no necesita un elegante conjunto de dibujos, o un programa de CAD para hacer esta herramienta. Lo hago así porque me vender los planes en mi sitio Web.
Pero usted va a necesitar algo para mantenerlo en pista. Se puede trabajar fácilmente desde un plan básico de "chicken scratch", escrito en un cuaderno de la tienda. Ver el video de una idea clara de las características que usted necesita considerar, y luego empezar a poner hacia fuera una manera que tenga sentido para usted. Esa es la clave por cierto - no necesita ser una obra de ingeniería; sólo hacer legible para usted.
Las dimensiones críticas son:

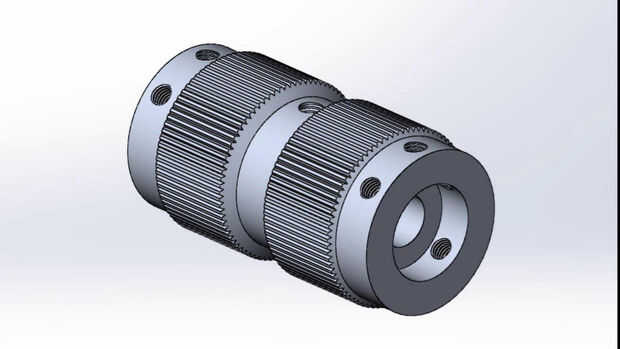

- Los 2 mueren diámetros de alesaje hueco y profundidad de la hendidura

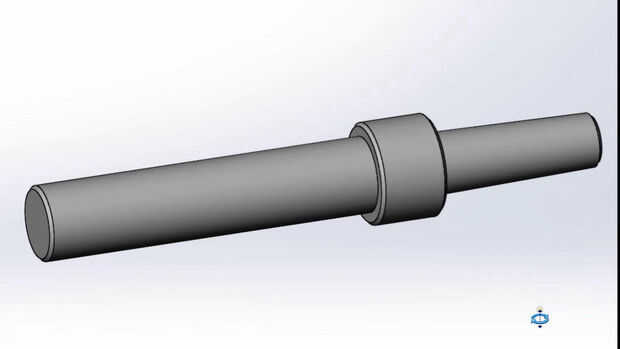

- El diámetro del eje y el interior de la herramienta debe ser un buen ajuste deslizante

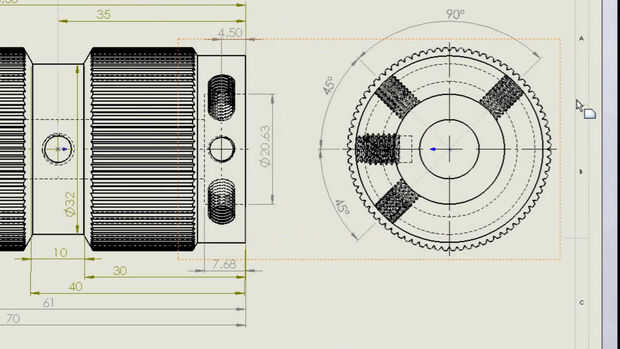

- El grub tornillo espaciamiento angular (ver diagrama anterior).
