Mecanizado de un PCB usando una máquina CNC barato (9 / 15 paso)

Paso 9: Instalación de placa de cobre

  • Ahora que tenemos nuestro programa Mach3 entonces nos podemos sondeo la Junta utilizando nuestro código de G de PCB autonivelado. En primer lugar debemos asegurarnos de que nuestra máquina está conectada a nuestro ordenador.

  • A continuación necesitamos nuestra placa de cobre.

  • Ahora tenemos que asegurar la placa cobre revestida para nuestra máquina CNC. Hay muchas maneras de hacerlo como grabar abajo, usando cinta de doble cara o sujeción hacia abajo. Para este ejemplo estoy utilizando alguna cinta de doble cara para sostener la Junta en su lugar. También cabe destacar que la Junta tiene que ser totalmente segura para conseguir el mejor grabado posible.

  • Para este tutorial, necesitará alinear la placa de cobre a algo recto para que nos podamos mantener una similar eje X e Y. Para este tutorial estoy usando las pinzas para la celebración de nuestro tablero de madera para mantener la rectitud.

  • A continuación queremos instalar dos cables en el paquete de controlador Mach3 en nuestro controlador de motor. Para ello, obtener dos longitudes de cable, insertando en el terreno común y uno de los otros pasadores de la matriz.

  • Continuación continuación hacemos clic en la ficha de diagnostico en el menú de Mach3. Es necesario que los cables de la sonda de prueba.

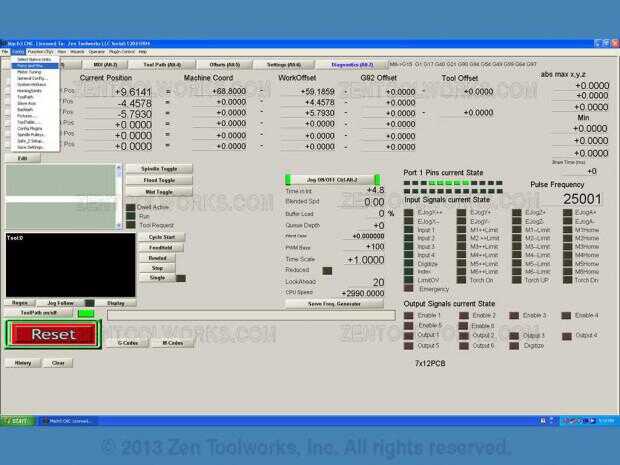

  • Una vez que hemos entrado en el diagnóstico ficha luego ir a Config > puertos y alfileres.

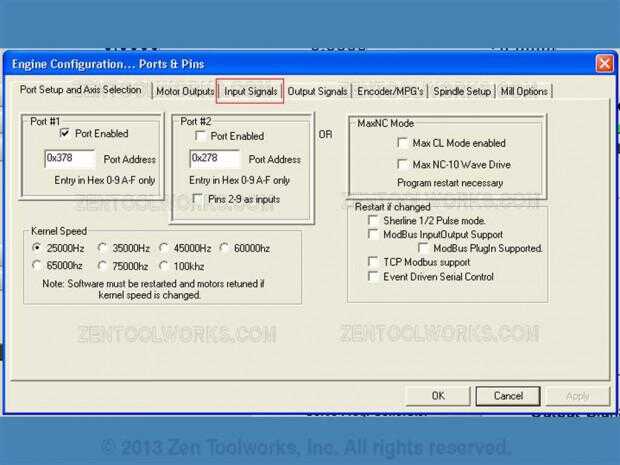

  • En la siguiente pantalla hacemos clic en la ficha Configuración de entrada.

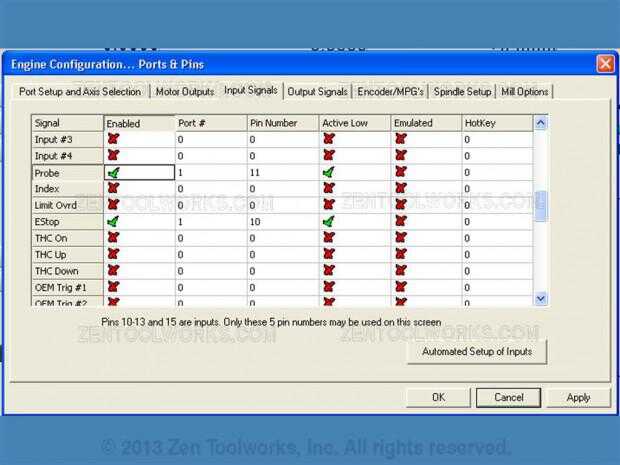

  • En esta ficha tenemos que habilitar el conector de la sonda. Tenemos entonces necesidad de definir el pin como en el puerto 1, un entonces necesitamos saber que pin es el que trabaja para el puerto que hemos conectado nuestra punta de prueba de cables en. Para mi configurar es el pin 11. Luego activar el sondeo y que pueda ser poco activo.

  • Una vez que tenemos nuestra sonda set, nosotros luego probarlo. Para ello, volver a la pantalla de diagnóstico después de presionar aplicar y aceptar. Entonces tomamos ambos de nuestros cables de sonda y tocar juntos.

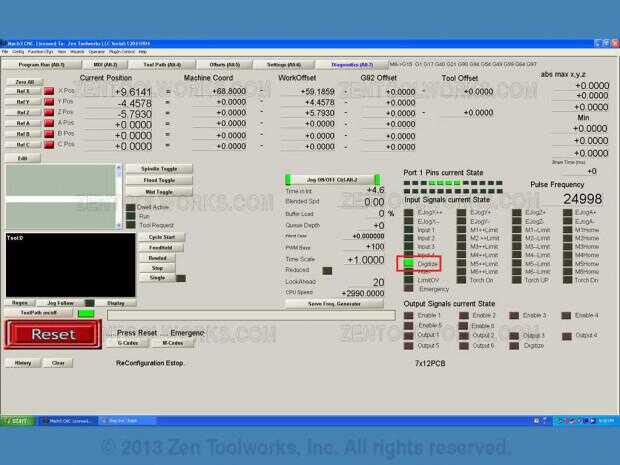

  • Lo debemos ver en la pantalla de diagnóstico cuando nos toque los dos cables juntos es la caja de digitalización enciende para arriba. Esto demostrará que nuestra sonda se ve realmente por el software de Mach3.

  • A continuación queremos con cinta adhesiva el cable en el pin GND a nuestra placa de cobre.

  • Queremos luego conectar el otro extremo a poco que estamos utilizando.

  • Siguiente lo que quieres hacer es presionar Av Pág hasta su huso apenas toca el cobre. Lo que buscas es cuando usted hace contacto con el cobre la digitalización pin se enciende en la pantalla diagnósticos.

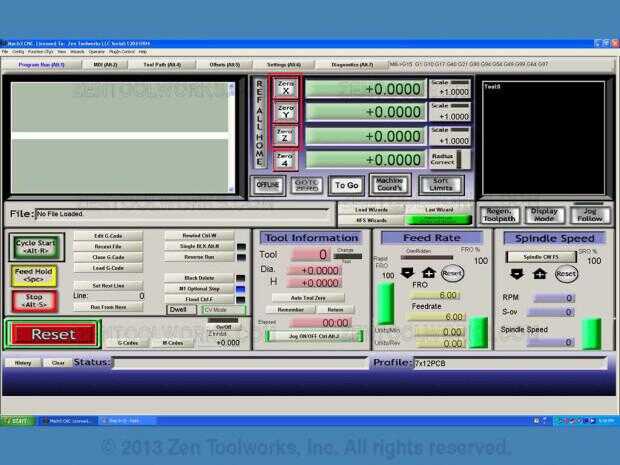

  • Cuando esto sucede te entonces pulse Re Pág para levantar el eje de la placa PCB. Desea encontrar una bonita zona en el tablero donde desea realizar el grabado. El programa de autoleveller comienza en lo que se lee como punto (0,0) por lo que tienes que elegir un buen lugar para empezar a grabado y luego cero el eje X, Y y Z. Para ello, haga clic en la X de cero, Y cero y cero Z.
