Mecanizado de un PCB usando una máquina CNC barato (11 / 15 paso)

Paso 11: Configuración de eje

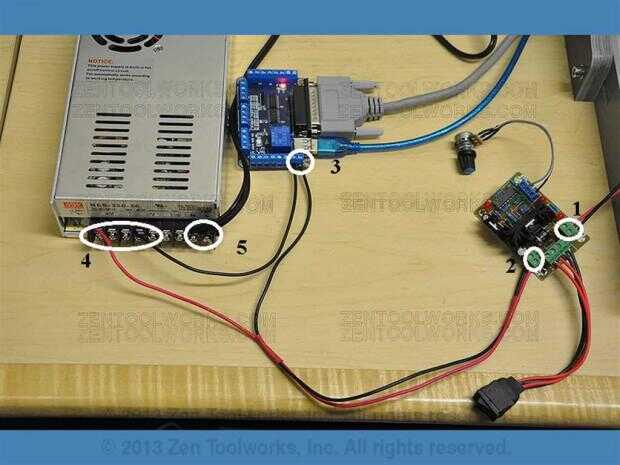

• · Para este paso tenemos que primero asegúrese de que el eje está conectado correctamente usando el modulador de ancho de pulso o PWM para el cortocircuito. Este dispositivo permite controlar manualmente la velocidad de nuestro paquete de husillo así como actuando como una parada de emergencia. También puede controlar la velocidad de la interfaz de Mach3 o la GCode sí mismo también. · A continuación se muestra la manera que alambre hasta el paquete del huso:

1. PWM en el eje de
2. PWM para fuente de alimentación
3. Negativo de la fuente de alimentación al relé interno del controlador Mach3 motor, luego al puerto negativo del PWM.
4. Positivo de PWM a tensión positiva en la energía de la fuente 5. 120 v C.C. a la fuente de alimentación.

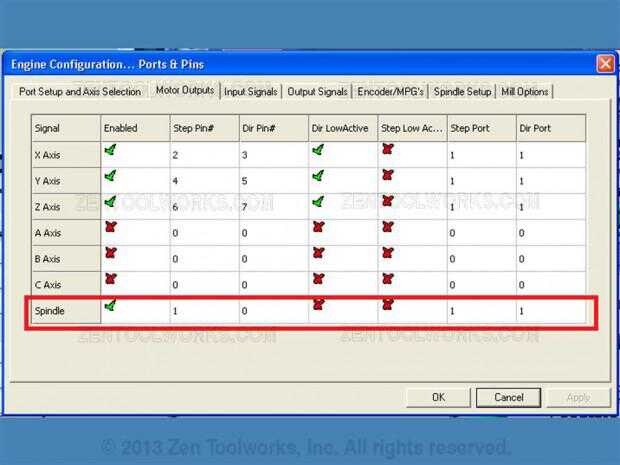

• Una vez tienes tu paquete de huso configurado como arriba puede luego vas a configurar el huso en el software de Mach3. Para ello vamos a Config > puertos y alfileres, entonces usted desea haga clic en la ficha de salidas Motor.
• A continuación se que desea asegurarse de que el husillo se activa. Para ello, mediante el establecimiento de los puertos 1 y desea activarlo luego.

• Ahora vas al PWM y asegúrese de que el interruptor esté encendido.

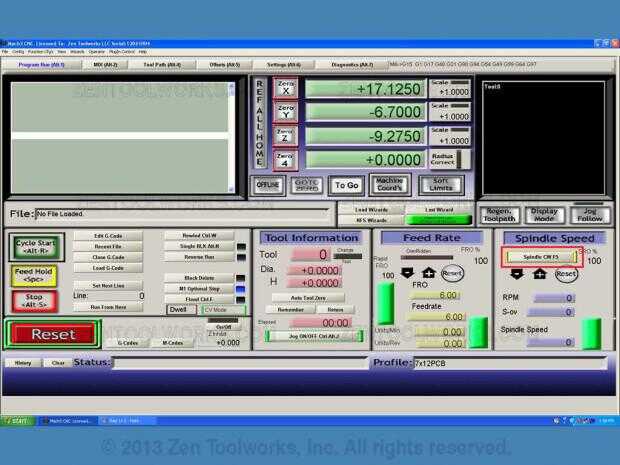

• Ahora que nuestro huso el interruptor, te darás cuenta que el motor no está funcionando. Puede arrancar el motor para comprobar la conexión haciendo clic en "Huso CW". Esto se convertirá en el eje desde el software de Mach3

• Ahora que sabemos que nuestro eje trabaja después puede comenzar nuestro grabado.
