Mecanizado de un PCB usando una máquina CNC barato (5 / 15 paso)

Paso 5: Configuración de código de G de PCB y salida de código de G

• Ahora tenemos que ejecutar el programa de instalación de la ULP. La forma de hacer esto es primero haga clic en el botón ejecutar de la ULP en la barra de herramientas sobre el diseño de nuestro circuito.

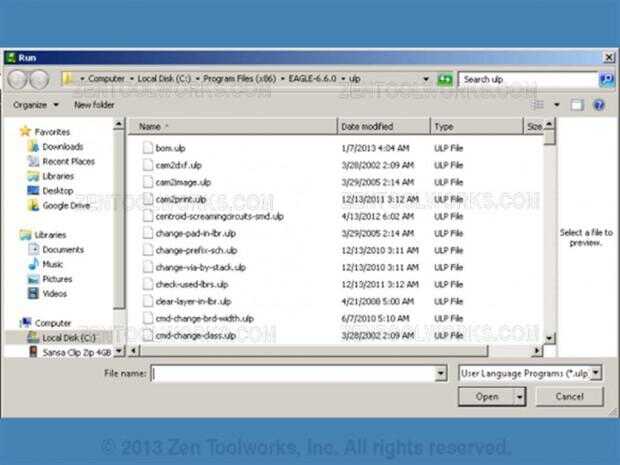

• Luego navegamos a nuestra carpeta donde tenemos los archivos PCB-GCode y busque la llamada pcb-gcode-setup.ulp.
• Usted debe obtener una pantalla como esta:

• Ahora quieres que vaya a donde has descomprimido la carpeta de PCB-GCode.

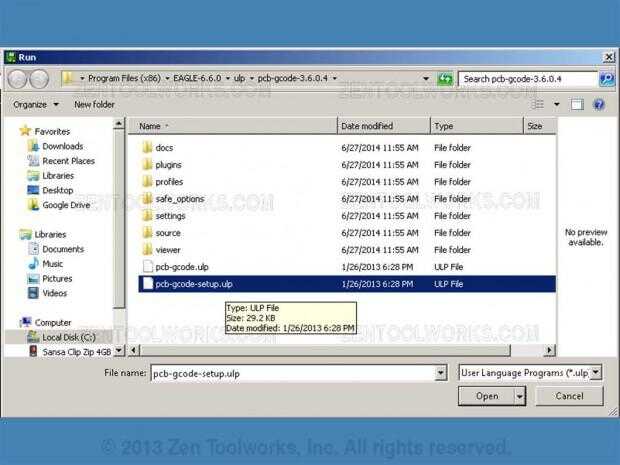

• Ahora queremos abrir la carpeta y haga clic en archivo de pcb-gcode-setup.ulp. ·

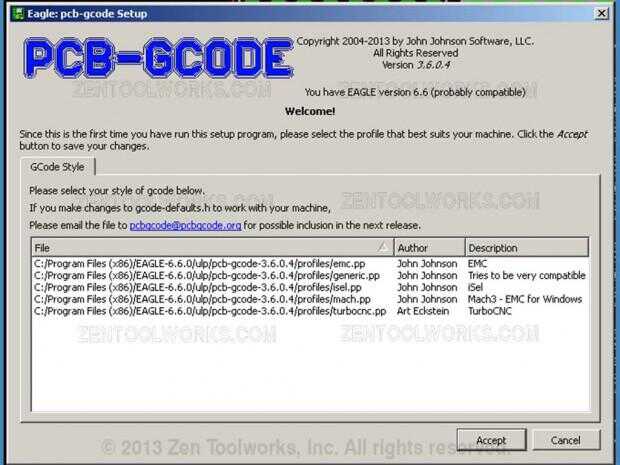

• Usted verá esta pantalla si está configurando por primera vez.

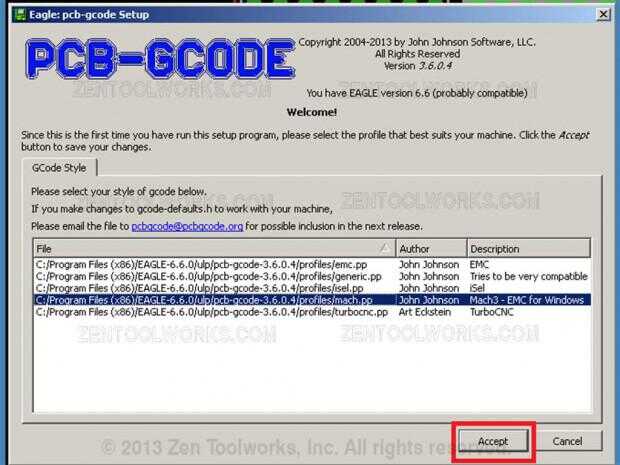

• Para este tutorial utilizamos la opción de Mach3 ya que este es el paquete del controlador CNC que tenemos para nuestra máquina. · Así que elige nuestro estilo de GCode de las opciones y haga clic en Aceptar.

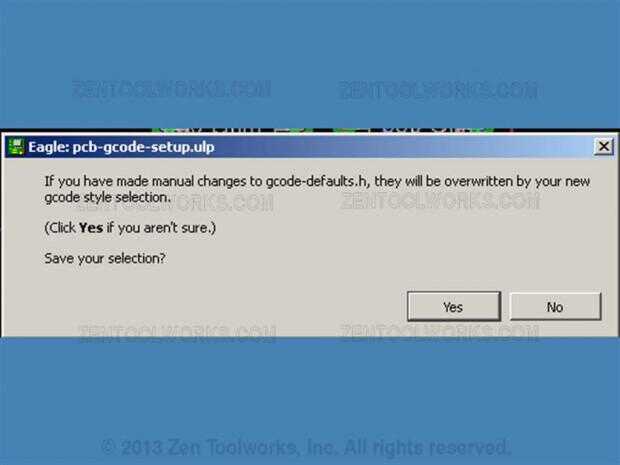

• Obtendrá una pantalla como a continuación, seguir adelante y haga clic en sí.

• Ahora obtendrá la página de configuración de nuestro PCB-GCode.

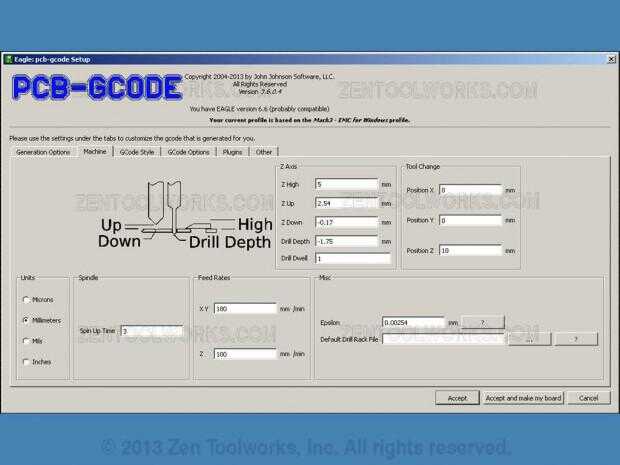

• Primero necesitamos cambiar de pulgadas a milímetros; para ello, vaya a la ficha de la máquina y luego clic en milímetros. · Entonces tenemos que ajustar los valores de nuestra broca de corte. Para este ejercicio con nuestra máquina mach3 que vamos a utilizar estos valores:

• Debemos también cambiar nuestras opciones de eje de Z para reflejar nuestro granito de arena que se desea utilizar para el corte de nuestro tablero del PWB. La Junta que estamos utilizando es no más de 1 milímetro de espesor así que tenemos que tener la profundidad de taladro más de-1 mm. La razón que necesitamos un valor negativo es que estamos utilizando la superficie de la tabla sí mismo como nuestro cero del eje Z. Queremos que nuestro taladro para perforar la tabla donde queremos hacer nuestras soldaduras para nuestro escudo. · También tenemos que cambiar las opciones de la ficha de opciones de generación lo que se muestra para nuestro particular granito de arena:

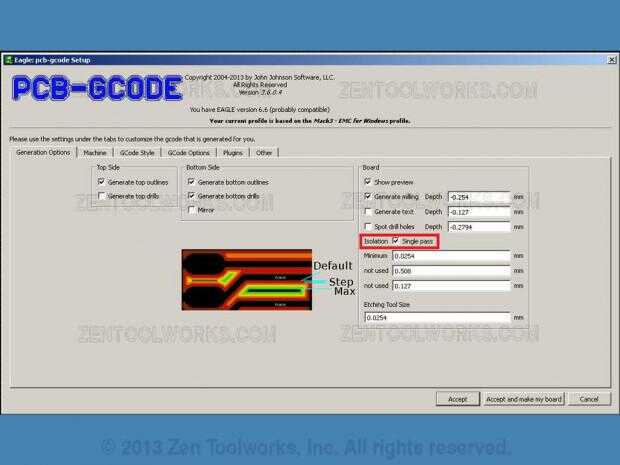

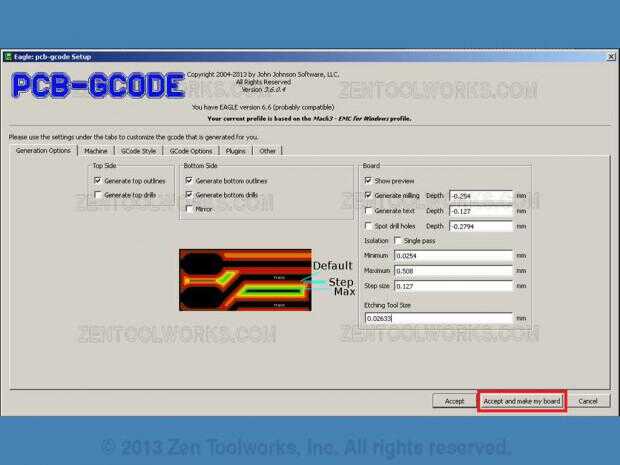

• Desde nuestras opciones y poco nos permiten hacer un solo paso hacemos clic en la casilla de verificación para hacer una sola pasada. · Ahora haga clic en aceptar y hacer mi tablero.
