Mecanizado de una turbina de Tesla Mini de cartón

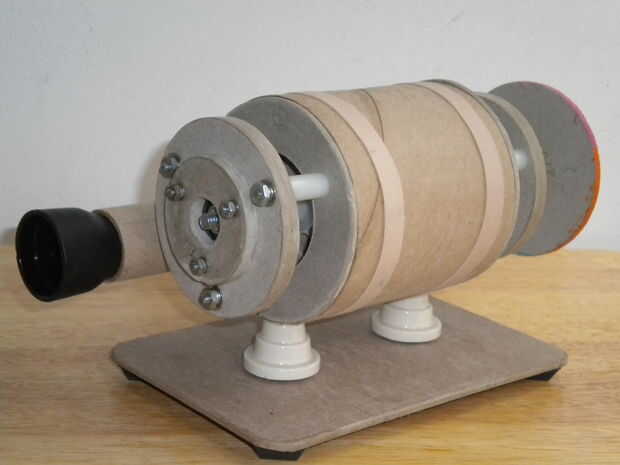

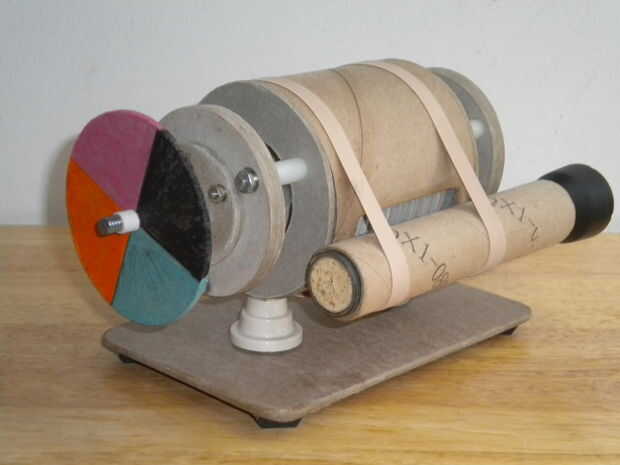

este instructable describe una versión de cartón de un proyecto de todo-metal que apareció en un número de Popular Mechanics de 1965 (http://www.tfcbooks.com/teslafaq/q&a_031.htm). La turbina consta de un rotor suspendido concéntrico en una concha cilíndrica. El rotor es fabricado de 16 discos eje-montados, cada uno con un borde contorneado para reducir turbulencias. El rotor gira sobre rodamientos de baja fricción.

Un colector de inyección dirige una corriente de aire a través de una ranura longitudinal en la carcasa de la turbina. La corriente fluye entre el espacio del disco en una trayectoria espiral y finalmente sale a través de los puertos de escape situados en el centro de cada disco. Esta bobina de aire en movimiento "arrastra" los discos en un círculo haciendo que el rotor gire.

Usted puede construir este proyecto utilizando láminas de cartón de tapas de las carpetas de 3 anillos desechados, rollos de tejido de toalla y baño de mano, un taladro eléctrico de alta velocidad que utiliza como hardware básico, pegamento blanco, un torno y herramientas de mano simple.

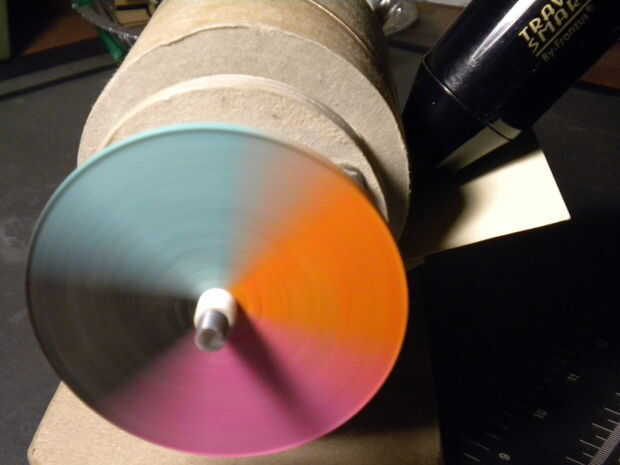

PRECAUCIÓN: Nada atado al árbol del rotor debe sujetarse firmemente en su lugar. Con una suficiente presión de aire, el rotor de la turbina puede encanillar r.p.m. varios miles en sólo unos segundos!
