Mecanizado de una turbina de Tesla Mini de cartón (18 / 24 paso)

Paso 18: Asiento y seguro de los rodamientos

El tipo de rodamientos usa tendrá un gran efecto sobre el rendimiento de la turbina. Usé de alta velocidad, baja fricción, rodamientos híbridos (bolas de cerámica en acero inoxidable carreras) para motores de micro turbina de R/C; Estos están disponibles aquí: http://www.bocabearings.com/productDetail.aspx?ItemID=1889. Rodamientos más baratos trabajarían con una disminución correspondiente en el rotor RPM.

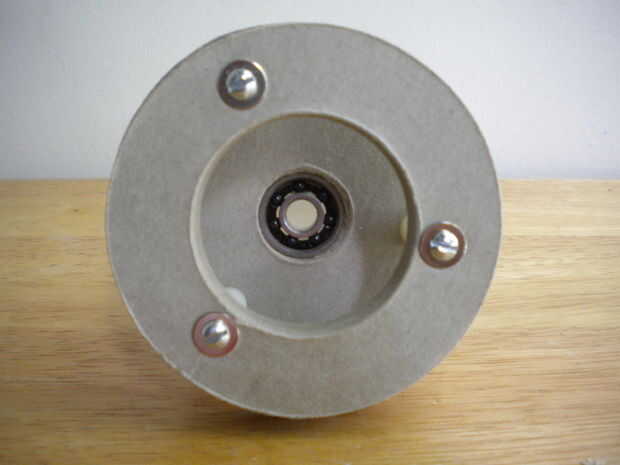

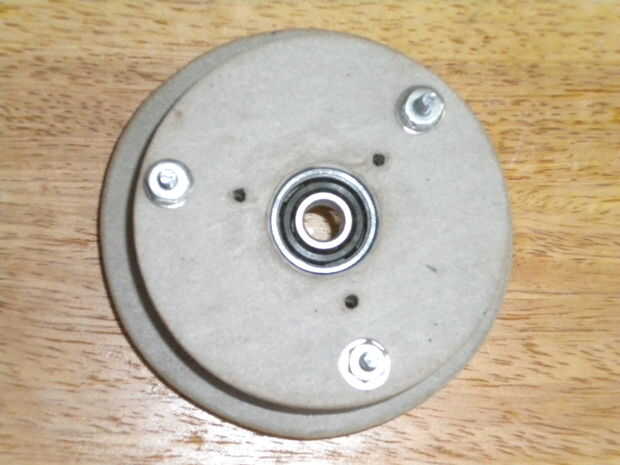

Asiento de un rodamiento en el hueco de cada placa de retención para verificar tamaño de orificio adecuado. Probablemente el agujero estará demasiado grande, así que quite rodamiento, aplique una capa delgada de pegamento alrededor de la pared lateral, luego la línea con una tira de cinta de papel. Recortar la cinta sobrante al ras con tijera y acabado de superficie de la placa con papel de lija fino.

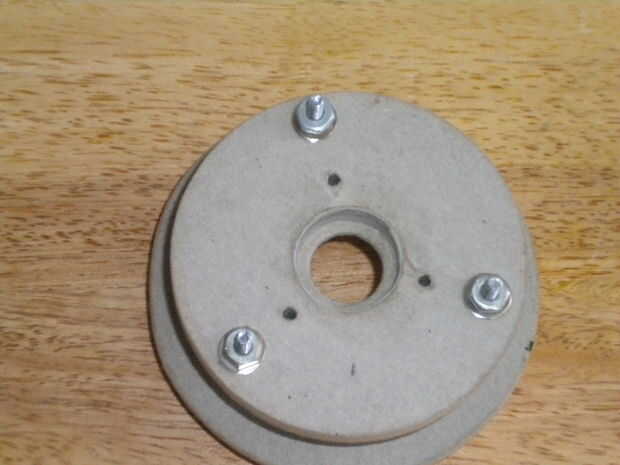

Toma un anillo de seguridad exterior y marcar tres puntos equidistantes que son 1/4" en el borde. Utilizar el anillo como una plantilla para taladrar agujeros a través del anillo restante así como a través de la placa de retención y el anillo de tope interior. Tamaño del agujero debe dar cabida a tornillos de máquina #4-32, arandelas planas y tuercas hexagonales.
