Mecanizado de una turbina de Tesla Mini de cartón (8 / 24 paso)

Paso 8: Puertos de escape de la broca y bordes de contorno

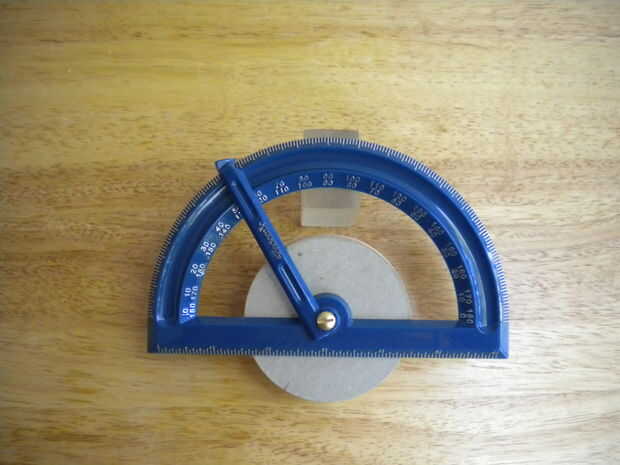

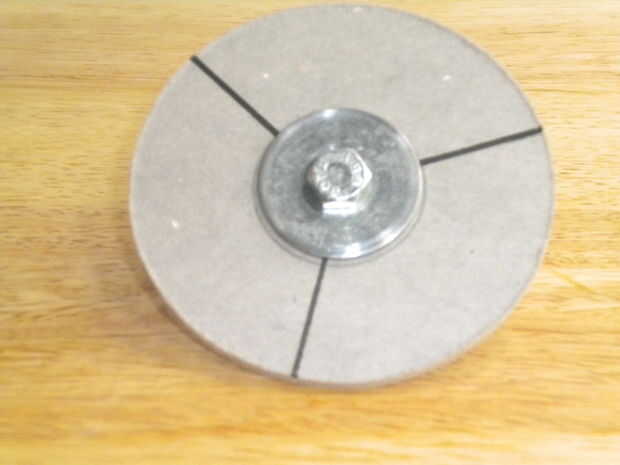

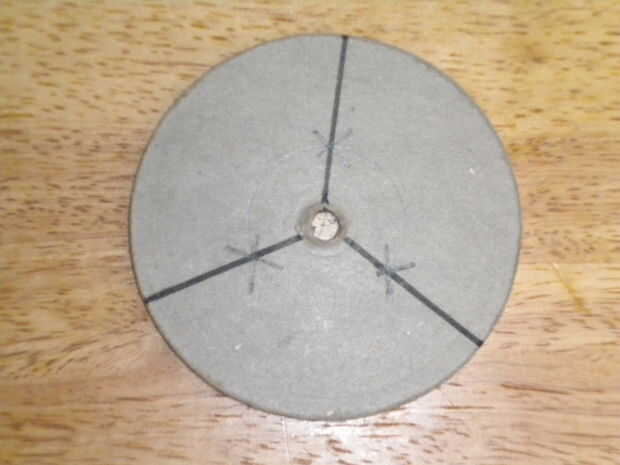

Quitar todos los discos de eje. Tome un disco y marca de 120 incrementos de grados a lo largo de la circunferencia. Ampliar los tres puntos al origen del disco con una regla. Inserte un perno de 1/4" a través de un juego de arandela de diámetro exterior de 1-1/2", luego inserte el montaje a través del agujero del eje del disco. Trazar circunferencia de lavadora. Retire el perno y la arandela. Las intersecciones del círculo inscrito y los tres radios identificarán centros de agujero de taladro para los puertos de escape.

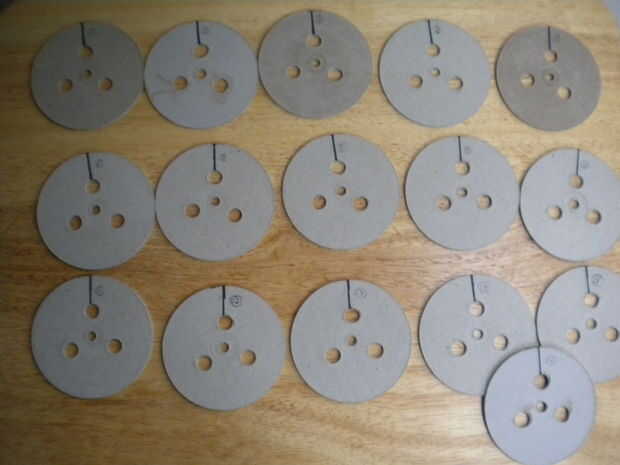

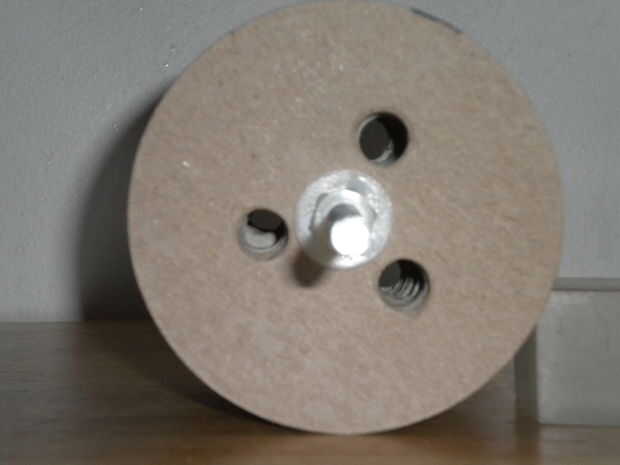

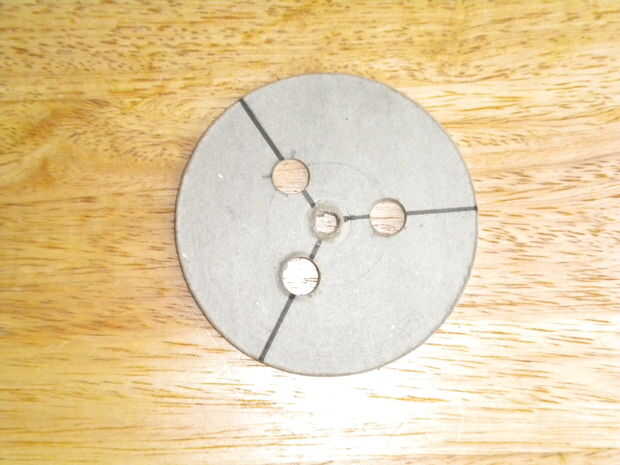

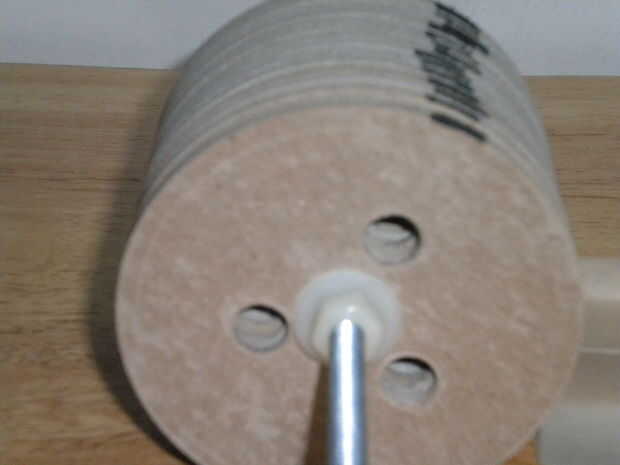

Cuidadosamente de taladro 3/8" los lugares marcados para hacer puertos para cada disco de escape. Si los orificios han desigual bordes (mina parecía fueron masticados por un gerbo mad) abrigo de papel de lija de grano fino alrededor de un lápiz y Lije ligeramente cada agujero hasta que quede suave. Hasta el nivel de arena también, cada superficie de disco. Las marcas índice negro sobre el disco de caras y aristas aseguran de que esa línea de agujeros para arriba cuando el rotor es reasembled.

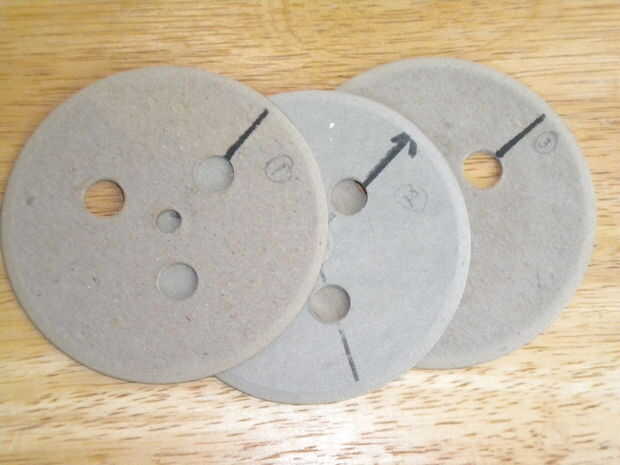

Chuck un disco en los bordes del taladro y la arena con el curso seguido por papel de grano fino hasta que tenga un borde liso, marcadamente redondeado. Repita el procedimiento con los restantes 15 discos. Uso ligero pero constante presión al lijar lo contrario, puede que necesite volver a paso 3 cortar más espacios en blanco. : >)

Punta de construcción: Discos de arena hasta la marca del índice en el borde se reduce a un ~1/16 "ancho.
