Mecedora infantil (2 / 13 paso)

Paso 1: lados del eje de balancín

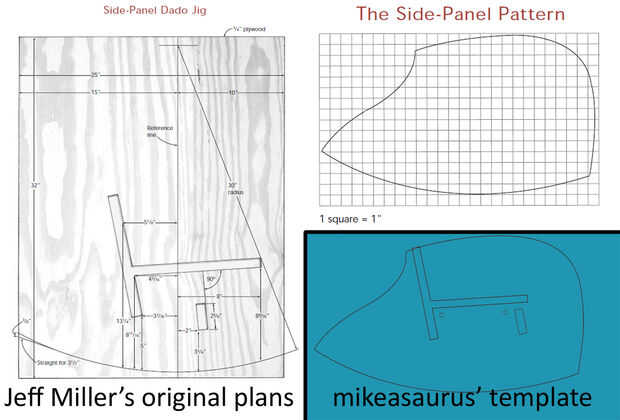

Esta es la parte más complicada de la construcción. Los lados del eje de balancín tienen mortajas de ángulo 2 para apoyar el asiento y respaldo y otro dado para un refuerzo en el frente. Las mortajas para cada lado deben ser bastante exacta para los dos lados a ángulo recto cuando esté montado el eje de balancín. Planes de Jeff Miller (PDF en página 7, como se muestra) , mostrar una manera elaborada para medir el radio exacto de la curva oscilante, las ranuras curvas para los lados y la ubicación exacta y el ángulo del asiento, respaldo y puntal de mortajas. Aunque estas medidas son muy útiles también son muy mano de obra intensiva para marcar en la madera contrachapada (ya que tienes que hacer dos veces, una vez para cada lado del eje de balancín) así como escalar un panel lateral.

Decidí renunciar a los cálculos mostrados en el diseño original. En su lugar copié la página que muestra los cálculos de la plantilla del dado y el patrón del panel lateral y había combinado haciendo mi propia plantilla para trazar desde. Usando este método sólo necesito una plantilla para ambos lados de la plantilla de los bancos.

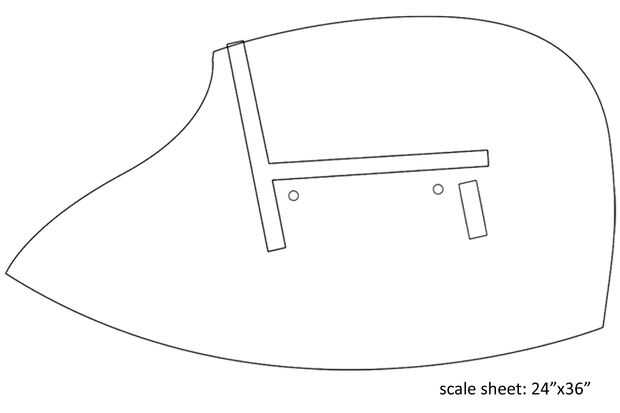

Le invitamos a calcular los ángulos a sí mismo, o puede utilizar los archivos que he proporcionado para imprimir a su propia plantilla. Mientras que el contorno del panel lateral puede escalarse desde la plantilla he proporcionado debe garantizar para que coincida con el grosor de su ranura con el espesor de su madera.

Después de descargar la plantilla o calcular su propio, impresión/escriba su plan. Si la impresión, puede utilizar un trazador, cortador del laser, o en su ordenador utilizando un método de impresión de baldosas como Bloque de carteles (también conocido como Rasterbator). Sólo necesitará una plantilla de lado del eje de balancín para el método impreso como nosotros podemos solo dale la vuelta para trazar el lado opuesto.

Descargar el PDF (abajo) o seleccione imagen 2 (arriba) de este paso y "guarda como" para tu ordenador.
