Medallón de la magia (4 / 14 paso)

Paso 4: Armar el programador

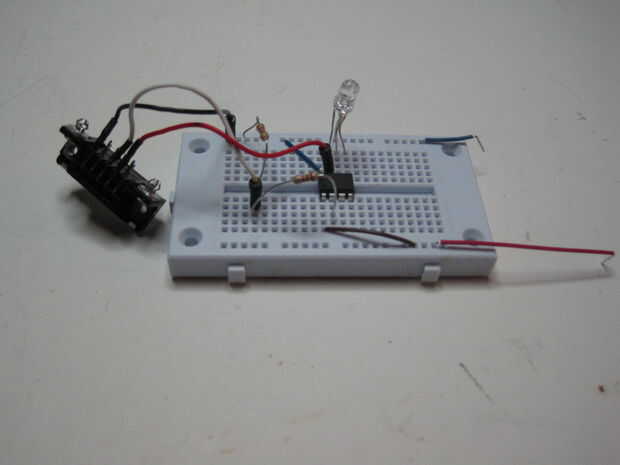

Esto es como como cuando montado (se ve algo diferente de lo que has visto en el diagrama de la protoboard, pero eléctricamente es lo mismo).

Tenga en cuenta que
* El LED RGB deben ser del tipo cátodo común, no común ánodo, no 2-contacto. Esto es muy importante
* Entrada de voltaje es aproximadamente 3V (2xAA). PICAXE-08 especificaciones recomiendan 4.5V, especialmente para la programación, pero he encontrado funciona incluso de 2.8V (dos pilas recargables) muy bien y que incluso se puede programar con este voltaje aplicado.
* RGB LED no es parte del programador, es para nuestro proyecto solamente. No tienes que quitar al programar el microcontrolador.
* DB9 Conector es tipo F (uno con agujeros, no pines)

Vea el paso
