Paso 4: Paso 3: HW - remoto
El modding de HW real, (y probablemente la parte más original de este instructable) es el mando del mediacenter.
Esto se basa en un ratón inalámbrico, que, siendo radio, ofrece la ventaja de un "mando a distancia no direccional" (una ventaja de no pasar por alto, si el usuario no entiende que, para cambiar de canal, reproducir DVD / navegar por los menús, tiene que apuntar el control remoto infrarrojo hacia el decodificador DVB / DVD /HTPC en lugar de hacia la TV..).
Se trabaja bien hasta los 10m que encaja con el tamaño de mi salón.

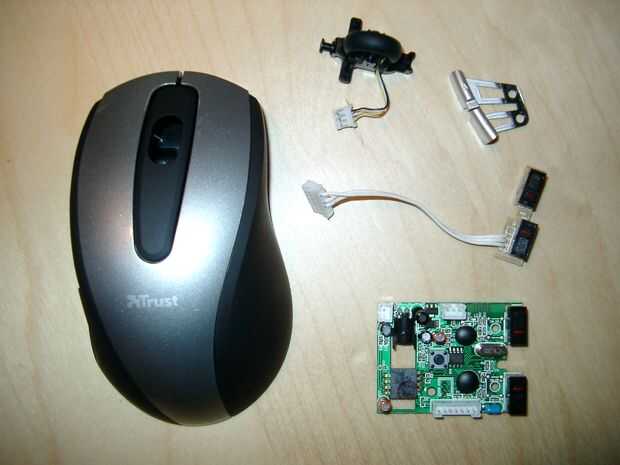

Comenzar forma un ratón óptico inalámbrico comercial con adaptador USB.

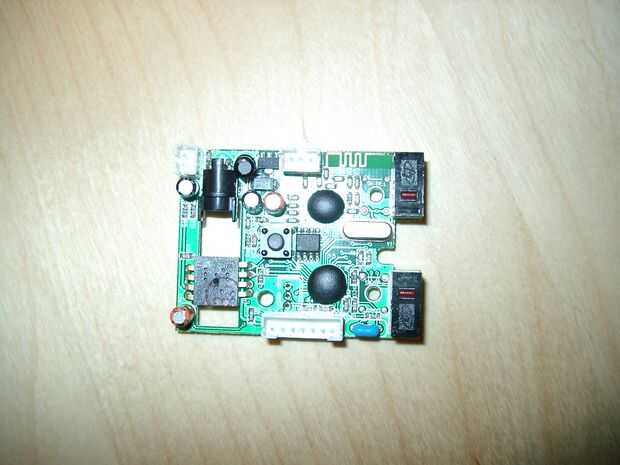

Una vez desmontado, se retira el PCB principal para después montarse sobre el nuevo caso. LMB y RMB son realmente no usados e izquierdo para uso futuro (es decir, dos otros comandos configurables con AHK), mientras el botón 3 y 4 (los dos botones laterales del ratón original) se utilizan como comandos principales de la secuencia de comandos. La razón de esto es ese botón 3 y 4 estaban conectados a la PCB del mouse con un conector, tan fácil de sustituir.

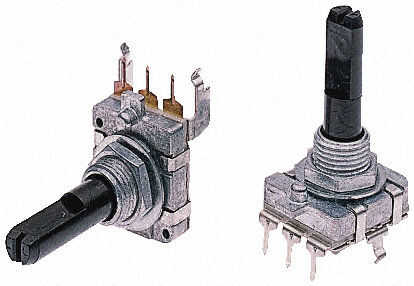

La rueda del ratón es eliminada y reemplazada con un codificador rotativo comercial más robusto; Supongo que el codificador debe ser elegido con el correcto número de pulsos por vuelta y fase entre los dos pulsos, pero probé el primero de ellos en el catálogo de RS y fue bien. Mina tiene desplazamiento de fase de 54° ± 30 ° CW y 24 pulsos/vuelta.
Interruptores micro LMB y RMB son reemplazados con los botones más resistentes para montaje en panel.

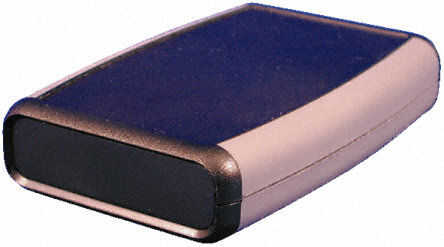

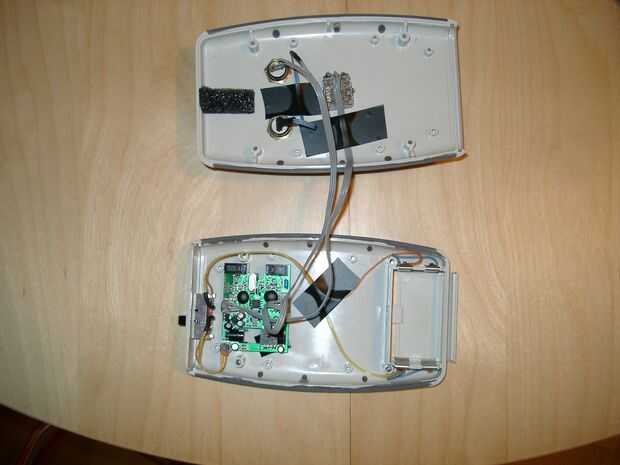

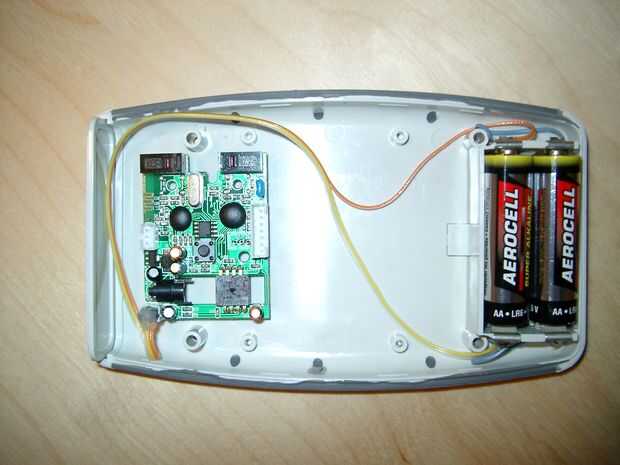

La construcción es bastante fácil: utilicé una caja disponible para el proyecto electrónico, con lóbulos laterales buen caucho para facilitar el agarre y un compartimiento para dos baterías de AA.

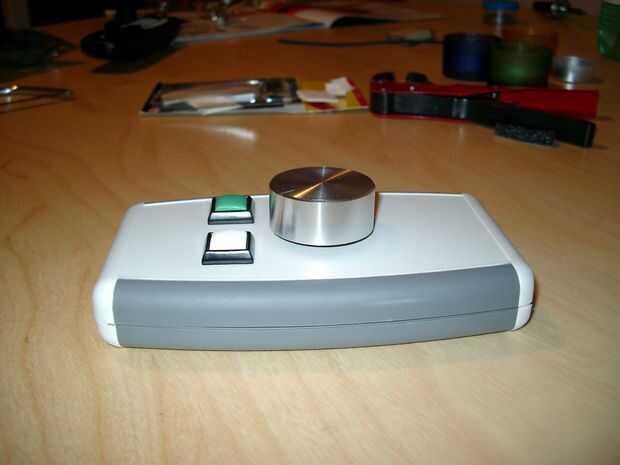

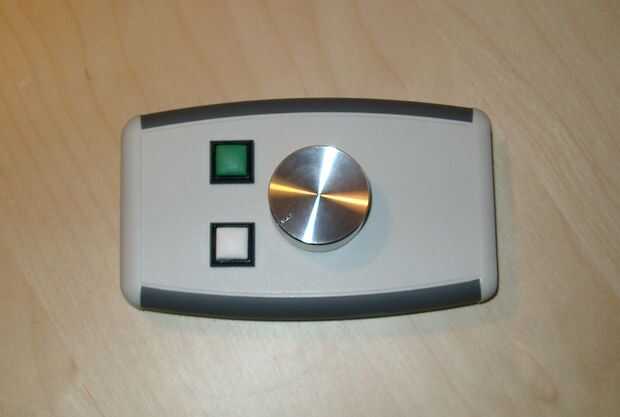

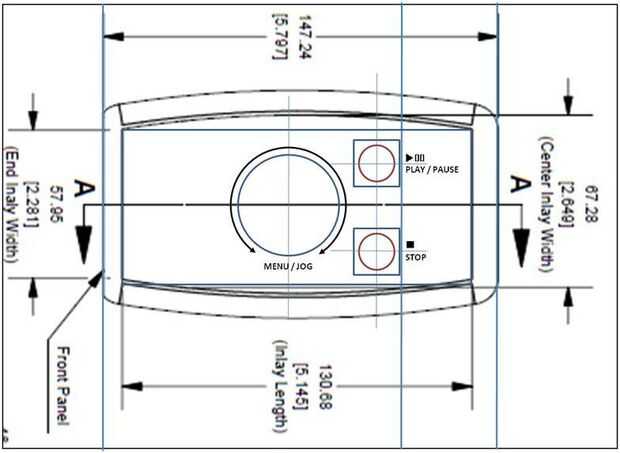

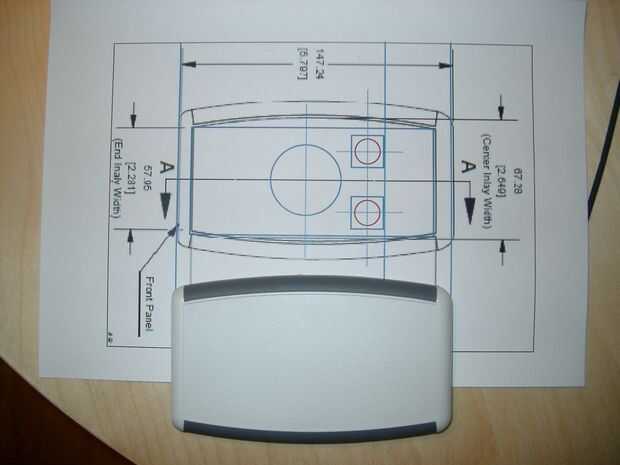

La perilla está montada centralmente, con los dos botones del mismo lado, para que el control remoto puede ser operado con una sola mano (se adjunta el layout).

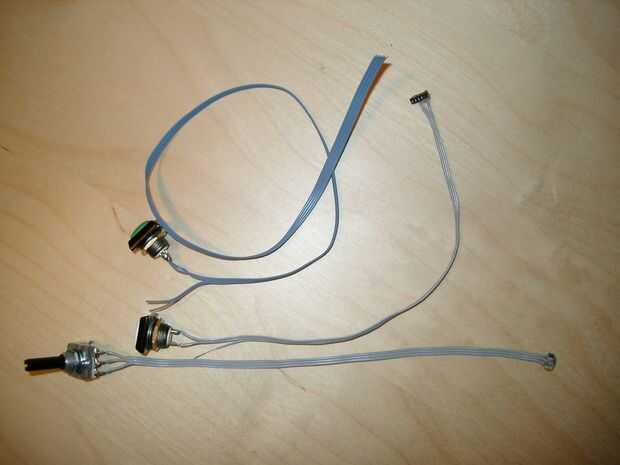

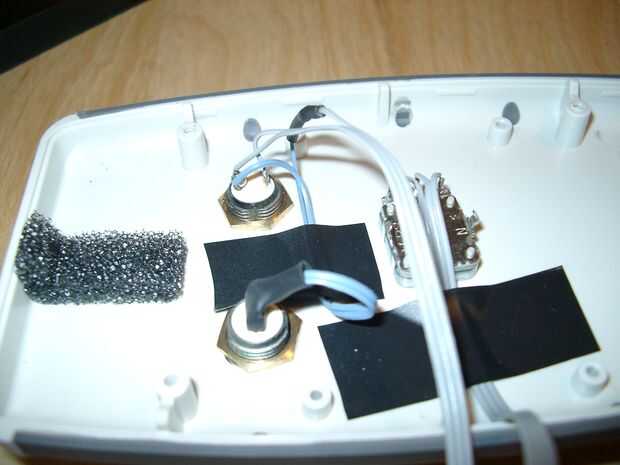

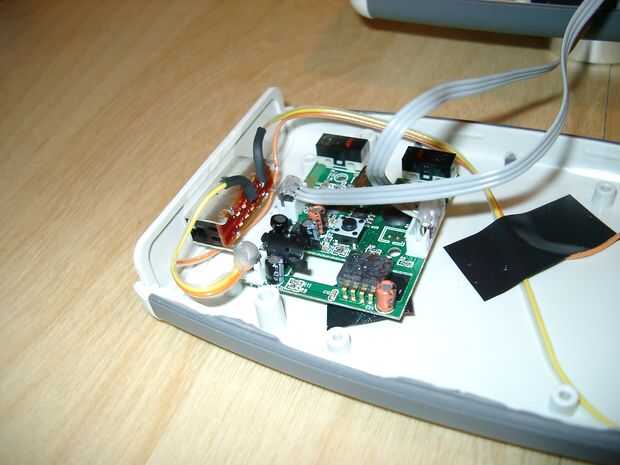

El codificador y los dos botones están conectados con el ratón PCA con cables planos personalizados con un encabezado con una tira femenina de 1.27 mm de paso.
Por último, un interruptor se añade lateral a caso el control remoto, apagar cuando no se utiliza (y ahorrar baterías).
