Paso 5: Llegada del producto y revisión
Cartulina 2D - pensamientos y montaje del producto:

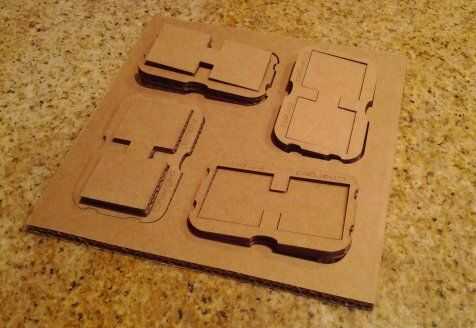

Abrir la caja y el cartón diseño fácilmente estallar fuera de su marco de plantilla, las formas se deslizó fácilmente en lo Altoid tin. Tres capas resultaron para ser un poco más de 19 mm, pero he encontrado que dos capas está bien, así que ahora tengo copias de seguridad, en caso desee experimentar radicalmente con el primer par). Probablemente se pegue les juntos, y ya que tengo espacio un poco más vertical, puede ser línea de fondo con fieltro. El compartimiento etiquetado salió quebradiza (ver imagen) en la cartulina, y las baterías Deslice suavemente en y fuera del contenedor.
Análisis:
Misión cumplida. Esto es exactamente lo que estaba queriendo; profesional barato, ligero y fácil de usar.
3D impreso plástico - producto y pensamientos:
3D es por mucho la mejor opción. Abrir el paquete vi algo que sólo existía previamente en mi imaginación. Lamentablemente, el plástico "duro, fuerte y flexible" que elegí no era tan flexible como yo había asumido, metiéndola al Altoid tin era un poco de un desafío. Fiel a su nombre pensé, pop en perfectamente después de un poco de soplar y soplar. El plástico es más rígido y más pesado de lo que pensaba, incluso con el descascarado, por lo tanto, tal vez obviamente, agrega un poco más peso en comparación con la solución de cartón.
Las baterías también encajan perfectamente; un poco demasiado bien. Esto fue fácilmente subsanable con un poco de lija, pero si se han abordado en mi diseño original. Cuando usted hace su titular cosita, recuerda añadir un extra de 1mm o menos tolerancia de tu artículo lo compartimentos sus artículos tienen un poco de meneo sala.
Puesto que la impresión 3D no tiene mucho espacio para las etiquetas, yo no añadir al modelo. Para mantener los compartimentos recta, hice un "mod de After-market" y había montada encima de una etiqueta en illustrator, impresa en mi tinta y había pegado en la tapa interna. (Ver foto)
Análisis:
Misión cumplida (sobre todo). Esto funciona, pero siento que podría mejorar el diseño de la "primavera" para ser más ligero y más flexible y puede incorporar alguna forma de etiquetado en el modelo de sí mismo.
Comparación:
En el curso de este proyecto, he hecho una plantilla de cartón cortado con láser 2D vía ponoko.comy un 3D plástico impreso objeto via shapeways.com. Como has visto, los medios, materiales y costos influyeron los diseños finales. Mi suposición original que era 2D la mejor opción. Creo que asunción estaba correcta, para esta ronda, pero creo que si refinar el diseño en 3D un poco más, podría diseñar algo más fuerte, más ligero y más barato. Mi análisis final son que ambas vías son ganadores. Ambos son relativamente barato, eficaz, funcional y realmente divertido para construir. La ruta 2D era más rápido configurar para mí porque sabía que las herramientas, pero después de una curva de aprendizaje inicial, estaba felizmente sorprendido por la rapidez que pude sacar una forma útil de Rhino. Estoy enganchado a ambos procesos.
Caja de jabón:
Servicios en línea que son nada menos que una revolución para conseguir material personalizado a su puerta. Nunca antes en la historia de la humanidad ha sido tan fácil hacer algo tan personalizado para tan barato. Espero impresoras personales pronto pueden invadir el hogar común como ordenadores en los años 80, pero independientemente del if y de, servicios en línea como ponoko y shapeways están haciendo prototipos única asequible accesible todo el mundo.
En el curso de fabricación de este Instructable, aprendí sobre 123D, y parece que su tubería de producción está bien integrado desde el boceto hasta la impresión. Voy a probar su servicio. Mi tubería de producción ha sido un hackeo de las herramientas que me siento más cómodo en, pero como el 'making' diseño espacio cobra impulso, estas herramientas son cada vez más baratas y fácil de usar. Supongo que el punto es que esto es un muy divertido espacio para jugar, y allí realmente no es una mala opción en el campo de juego ahora mismo.
Pensamientos de despedida:

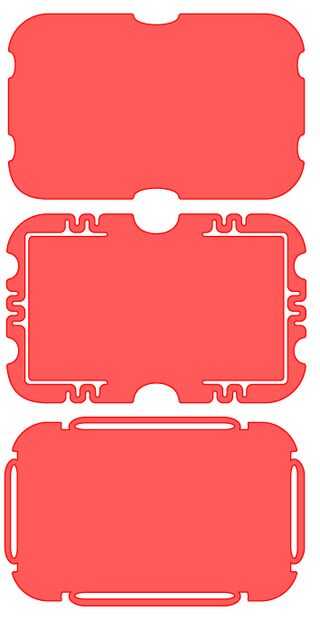

Estoy incluyendo un archivo .ai aquí para el Altoid-factor de forma, por lo que sólo necesitará hacer la parte central para lo que quieras hacer.
El archivo incluye 3 diseños diferentes, cada uno calibrado en materiales de diferentes densidades (ver imagen anotada para más detalles).
Yo he incluido el diseño del centro, por lo que debe ser un ajuste un poco mejor si 3D impreso en material de plástico 'duro, fuerte, flexible' de shapeways.
Si utiliza estas plantillas para algo más que las baterías de la cámara, me encantaría leer tu idea en los comentarios.
Si tienes una cámara que utiliza la batería NP-50 de tipo y desea imprimir el modelo 3D, lo he subido aquí:
