Paso 1: Algunos detalles
Fuente de alimentación
El manual de diseño de hardware SIM900A de SIMC (es necesario registrarse primero, pero he visto en otros lugares, sólo google lo) proporciona un diseño de referencia de la fuente de poder e indica la fuente de alimentación debe suministrar hasta 2A a veces. La fuente de 5V del USB es insuficiente ya que no puede suministrar la corriente necesaria, así que utilice un 3.7V externos, hasta 4.2V, fuente de alimentación. Algunos vendedores eBay dicen que puede suministrar el módulo en 5V, pero no se puede a menos que tenga un regulador de a bordo o un diodo de la serie. Mina no, acciona hacia abajo con un error de "sobretensión" cuando alimentados con 5V. Tensión de alimentación máxima es 4.8V. Una fuente de alimentación lineal simple es suficiente, y esos convertidores buck pequeña disponibles en eBay trabajan un convite, pero conectan una tapa grande de almacenamiento a través de la salida a la corriente del pulso pico.
Si tu "Netlight" (LED D6) parpadea lentamente y constantemente estás ok, lo contrario si tiene 4 caracteres repetidos en la PC y nada, pena si el indicador de timbre (RI, LED D5) también de vez en cuando parpadea, la fuente de alimentación es ser aplanado durante esos pulsos corriente alta y el módulo está restableciendo.
Conexiones de comunicaciones eléctricas
El Sim900A tiene 2 construido en puertos serie RS232. Uno es para que comunicaciones comunes permitir que un PC hablar con el módulo, y el otro es un "servicio" RS232 puerto (el "debug") utilizado para actualizar el firmware y probablemente otras tareas similares.
El SIM900A se comunica en niveles de tensión TTL (0 a tensión de alimentación-0.1V) en estos puertos, y mi módulo tiene un chip MAX232 a bordo en el puerto de comunicaciones sólo para traducir RS232 a nivel TTL para los niveles de voltaje estándar (-12V a 12V) y puede interactuar directamente a un PC. Puede acceder al puerto de comunicaciones a nivel TTL si eliminas los puentes cerca del conector del antenas. (Para ser estrictamente correctos, el MAX232 produce - 7V a + 7V).
El puerto de depuración está disponible sólo a nivel TTL, y para usarlo en mi módulo tengo que soldar los cables al módulo (ver más adelante)

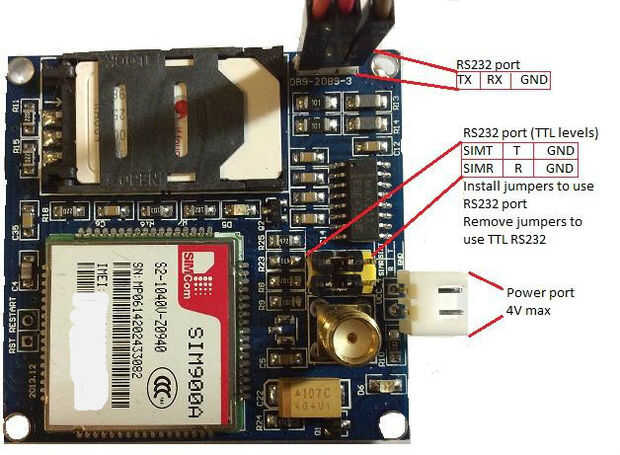

El pinout del puerto serial de comunicaciones en niveles de voltaje estándar se muestra en las fotos. [editar] Tenga en cuenta que otras versiones del módulo tienen distinta TTL pin outs, así que utilice un multímetro y localizar el pin de tierra/s.
Velocidad en baudios
El módulo está preconfigurado a "transmisión automática", y detecta la velocidad de la fuente en el puerto de comunicaciones. Sólo auto detectar hasta 57600 baudios. Para conseguirlo trabajo espere 2 o 3 segundos post power up y tipo "A" y no "en" u otra combinación de teclas varias veces hasta conseguir volvió "OK". Posteriormente me fijo la velocidad en baudios a 115200 utilizando "AT + IPR = 115200" (sin comillas) para eliminar un posible problema durante la prueba... Al conectar en primer lugar, la PC a 9600 o así el módulo es preconfigurado para bauding auto y luego la velocidad que desea utilizar.
Cuando no bauding auto, obtendrá el mensaje "RDY", "+ CFUN: 1" y "+ CPIN: listo" informes.
El puerto de depuración tiene una máxima velocidad en baudios de 115200 y no es compatible con bauding de auto. Curiosamente la herramienta intermitente funciona en baudios 460800 como informe por defecto y la gente que trabaja...
La configuración estándar es de 8 bits, sin paridad y 1 bit de parada, sin control de flujo.
Conectar al PC
Se necesita un puerto RS232 en el PC, pero la PC más moderna no tiene uno. Haz una tarjeta PCI dedicada, o utilizar un convertidor de USB a RS232. Se los dejo para instalar el convertidor y el conductor y el número de Puerto comm virtual. Instalarlo ahora. ¿Hacer? Buena.

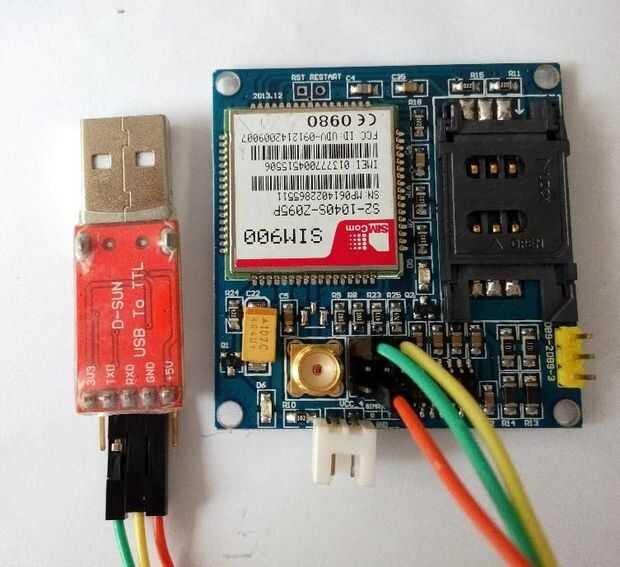

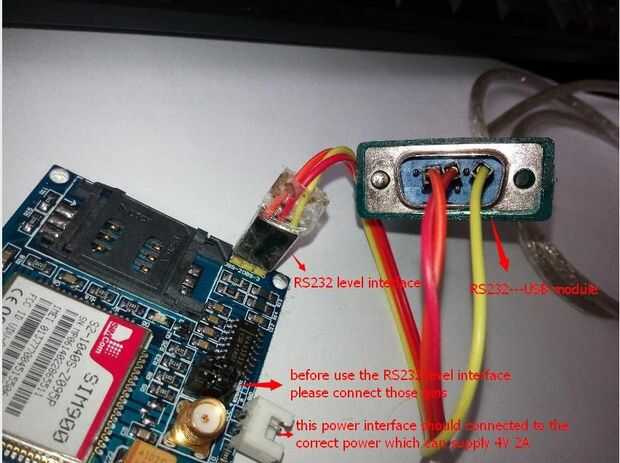

Las fotos muestran cómo conectar un PC al puerto de comunicaciones de Sim900A con un convertidor USB-RS232 y alternativamente a un desplazador de nivel TTL. En términos simples, conectar el pin 2 de su puerto RS232 de la PC al pin primeros módulos, pin 3 para los módulos segundo y pin 5 (tierra) a la tercera. (3 º está más cerca del agujero en el PCB).
Estas fotos se capturan desde un documento que he descargado de Sim900 información enlace. (busque el botón cerca del título que tiene la flecha hacia abajo para descargar) Su parte de un archivo de 3.1MB.rar se relaciona mediante el elemento sim900 en www.taobao.com. (descarga bajo tu propio riesgo) y contiene un esquema, los datos de conexión Arduino, en lista de comandos y otra información útil. Su vale la pena descargar como el Sim900 es similar a la Sim900A... El documento está en inglés, pero el sitio está en chino. He utilizado una aplicación en mi iPad llamado "Web Translator" para traducir la página web al inglés, y funciona un tratamiento una vez establecido.
Tarjeta SIM
La tarjeta Sim debe ser desbloqueada. Estoy usando una sim prepago de Vodaphone. Según la Web australiana red celular Movistar y Vodaphone utilizan la 900 y la banda de 1800 MHz para GSM (también conocido como 2 G) en Australia. Yoigo está cambiando sus bandas de operación y con GSM por lo que no utiliza una tarjeta sim de yoigo.
