Paso 3: Parpadear el firmware...
Estos módulos está difícil como de ninguna manera sirve para conectar al puerto serie de depuración. Mi módulo trabaja también, por lo que me resisto a flashearlo con otra cosa. Demostrar la intención solamente aquí y si alguien tiene un módulo de repuesto que puedo jugar, me avisan.
También tendrá una interfaz serie a nivel TTL. El "Pirata Bus" de www.dangerousprototypes.com se supone que trabajo, pero trate de como yo podría, no podría conseguirlo para comunicarse con el módulo.
He probado el TUMPA TIAO, de www.diygadget.com. Conecte el TUMPA a la PC. Descargar los controladores desde el sitio web FTDI como lo han calificado de Windows drivers disponibles. Los controladores www.diygadget.com no funcionan bien. Un doble clic sobre el archivo .exe no funciona para instalar a los controladores en Win8.1, por lo que utiliza 7-Zip y extrae los archivos, luego se fue al administrador de dispositivos y había instalado correctamente los controladores de puerto (VCP) Virtual seriales (com). Hay 2 drivers necesarios como el chip TUMPA tiene 2 interfaces seriales. La interfaz RS232 es el puerto Virtual com B.
Una vez que están trabajando el VCP, establecer los valores predeterminados del puerto B a 460800, 8 bits de datos, sin paridad, 1 bit de parada y sin control de flujo.
Asegúrese de que configurar el TUMPA utilizar el TTL-COM port...see la Página Web para más detalles.
Soldadura y conexión

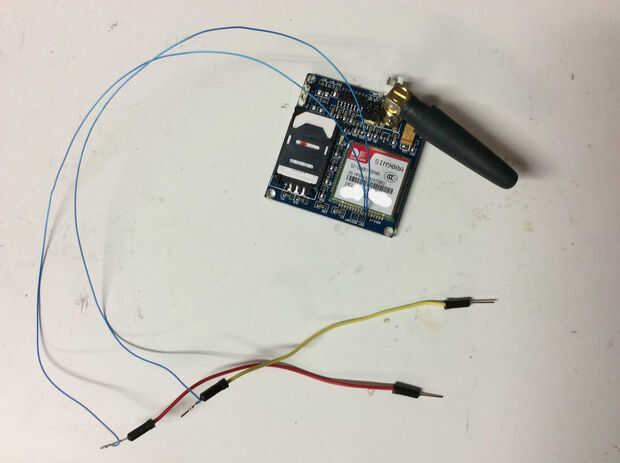

En mi caso, para conectar al módulo necesito soldar directamente los cables a la Simm900A. Alambre alambre de envoltura funciona bien. Utilizar cables, unos 6" debe ser adecuada, corta alambres rompen muy fácilmente. Se necesita un soldador con punta fino y una mano firme. Es como soldar componentes de montaje superficial.
Conecte 1 cable al conector de 10 en el chip SIM900A, contando desde la izquierda. Se trata de depuración puerto TX (transmisión). Conecte otro cable a la conexión 11 en la viruta - su depuración puerto RX (recepción). Los coloca justo detrás de la caja de "RST" en el recubrimiento de PCB. Conecte el cable TX al pin RX de TUMPA y el cable RX al pin TX del TUMPA (es decir cruzar las señales). Yo llamaría a las conexiones del chip "Pins" pero son más como medio de agujeros pasadores... así que yo los llamo "conexiones".
En este momento había encendido el módulo, luego el TUMPA y funcionó la herramienta intermitente. Yah! ¡Hasta ahora, bien!
Intermitente
Usted necesitará la SIMCOM intermitente herramienta disponible en Geekonfire.com. Una versión de firmware para el Sim900 es incluida en la descarga, y personas han reportado que puede ser flasheado a la Sim900A. Ive no probé. Confirmo la herramienta intermitente arranca y probablemente Ve el módulo. He utilizado la tasa de baudios predeterminada de 460800. No quiero flash mina bastante todavía, así que me detengo en este punto.
Creo que si usted apaga el módulo tirando de la fuente de alimentación y vuelva a conectarlo una vez el TUMPA y flasheo del software funcionamiento comenzará la actualización.
Bueno, espero que este ' ible ayuda a reunir soluciones a algunos de los problemas que tenía. Gracias a todos los que he hace referencia a su contribución. Si te las arreglas para flash el módulo háganoslo saber. De lo contrario si eres envíe aventureros, sensación un módulo de trabajo y tendrá otra oportunidad. Por favor no culpen a mí si tratas de flash el módulo y es desordenado, lo haces bajo tu propio riesgo. Pero, más importante, diviértete!
